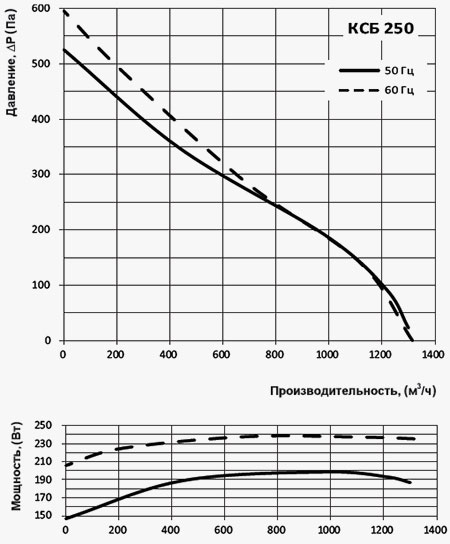

| ПРИМЕНЕНИЕ |
- Конструкция вентиляторов КСБ позволяет применять их приточных и вытяжных системах вентиляции коммерческих, офисных и других общественных или промышленных помещений с высокими требованиями к уровню шума и ограниченным пространством для монтажа.
| - К примеру, предусмотрена возможность размещения непосредственно в помещении над подвесным потолком.
- Предназначены для монтажа с воздуховодами диаметром 250 мм.
|
| КОНСТРУКЦИЯ |

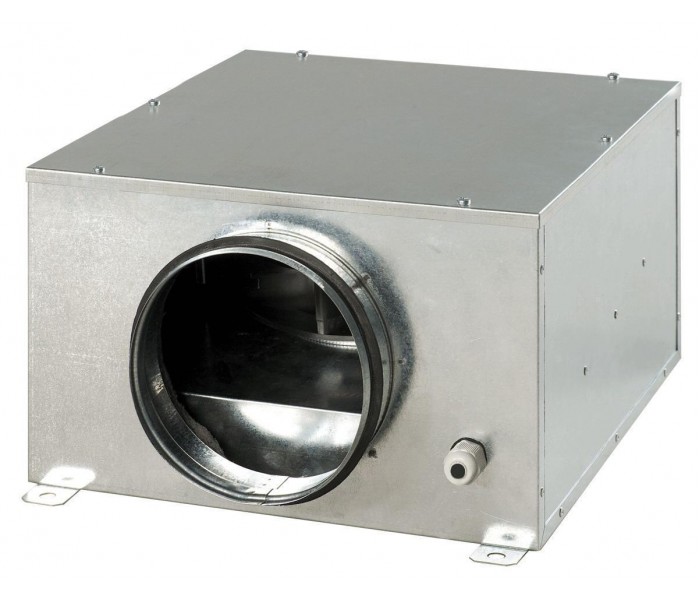

- Корпус вентилятора изготовлен из оцинкованного стального листа с использованием тепло- и звукоизоляционного материала.
| - Присоединительные патрубки круглого сечения оснащены резиновыми уплотнениями.
|
| ДВИГАТЕЛЬ |
- Используются двухполюсные асинхронные двигатели с внешним ротором и центробежным рабочим колесом с назад загнутыми лопатками.
- Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском.
- Благодаря применению двигателя с шарикоподшипниками со специально подобранным смазочным маслом, гарантирован малошумный и не требующий обслуживания режим работы вентилятора.
| - Для дополнительного уменьшения виброшума вентилятора двигатель может быть установлен на резиновых виброопорах (КСБ...М).
- Для некоторых типоразмеров доступна версия двигателя с более мощными характеристиками (КСБ…С).
|
| РЕГУЛИРОВКА СКОРОСТИ |
- Регулировка может быть как плавной, так и ступенчатой, и осуществляется с помощью тиристорного или автотрансформаторного регулятора.
| - К одному регулирующему устройству могут подключаться сразу несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
|
| МОНТАЖ |
- Канальные вентиляторы предназначены для монтажа с круглыми воздуховодами.
- Вентиляторы монтируются в разрыв воздуховодов.
- В случае подсоединения через гибкие вставки, необходимо крепление вентилятора к строительной конструкции при помощи опор, подвесок или кронштейнов.
| - Вентилятор может устанавливаться в любом положении, учитывая направление потока воздуха (указано стрелкой на корпусе вентилятора).
- Необходимо предусматривать место доступа для обслуживания вентилятора.
|
Вентилятор с электронным модулем температуры и скорости (опция «У») |
- Идеальное решение для вентиляции помещений, где необходим контроль температуры воздуха (например, для теплиц).
| - Вентилятор с электронным модулем температуры и скорости позволяет автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха в вентиляционном канале или помещении.
|
- На передней панели электронного модуля расположены:
- регулятор предварительной установки скорости вращения крыльчатки;
- регулятор порога срабатывания электронного термостата;
- индикатор работы термостата.
| - Существуют два исполнения:
- со встроенным в канал вентилятора датчиком температуры (опция "У"/"У1");
- c выносным датчиком температуры, закрепленном на кабеле длиной 4 м (опция «Ун»/«У1н»).
|
Алгоритм работы КСБ с электронным модулем температуры и скорости |
- Установите желаемую температуру воздуха (порог срабатывания термостата), вращая ручку регулировки термостата и минимальную скорость вращения (расход воздуха), вращая ручку регулировки скорости. Если температура повышается и превышает установленный порог срабатывания термостата, автоматика переключает вентилятор на максимальную скорость вращения (максимальный расход).
| - При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения. Для предотвращения частого переключения скоростей двигателя в случае, когда температура в канале равна установленному температурному порогу, в алгоритм введена задержка переключения скорости.
|
| Существуют два алгоритма задержки, которые могут быть использованы в различных случаях: |
- Задержка по датчику температуры (опция «У»): при превышении температуры воздуха на 2 °С выше установленного порога срабатывания термостата вентилятор переключается на повышенную скорость. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога. Данный алгоритм используется для поддержания температуры воздуха с точностью до 2 °С. Переключения скорости вентилятора происходят нечасто.
| - Задержка по таймеру («У1»): при превышении температуры воздуха более установленного порога срабатывания термостата вентилятор переключается на повышенную скорость, и одновременно включается таймер задержки на 5 минут. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога и только после 5-минутной отработки таймера задержки. Данный алгоритм используется для точного поддержания температуры воздуха. При этом изменения скорости вентилятора с опцией У1 будут происходить чаще по сравнению с алгоритмом работы вентилятора с опцией У, но продолжительность работы на одной скорости составит не менее 5 минут.
|
| Пример для задержки по датчику температуры: | Пример для задержки по таймеру: |
- Начальные условия:
- скорость вращения установлена =60% от максимальной
- порог срабатывания установлен =25°С
- температура воздуха в канале =20°С
| - Начальные условия:
- скорость вращения установлена =60% от максимальной
- порог срабатывания установлен =25°С
- температура воздуха в канале =20°С
|
- вентилятор работает со скоростью вращения крыльчатки =60%
| - вентилятор работает со скоростью вращения крыльчатки =60%
|
| ↓ | ↓ |
- температура в канале повышается
- вентилятор работает со скоростью вращения крыльчатки =60%
| - температура в канале повышается, достигает 25°С и продолжает повышаться
|
| ↓ | ↓ |
- температура в канале достигает 27°С
- вентилятор переключается на скорость вращения крыльчатки =100%
| - вентилятор переключается на скорость вращения крыльчатки =100%, при этом включается таймер задержки на 5 минут
|
| ↓ | ↓ |
- температура в канале начинает понижаться
- вентилятор работает со скоростью вращения крыльчатки =100%
| - температура в канале начинает понижаться
- вентилятор работает со скоростью вращения крыльчатки =100%
|
| ↓ | ↓ |
- температура в канале достигает 25°С
- вентилятор переключается на установленную ранее скорость вращения (=60%)
| - температура в канале достигает 25°С и продолжает понижаться
|
| | ↓ |
| | - вентилятор ожидает завершения отсчета таймера и после этого переключается на установленную ранее скорость вращения (=60%). После переключения на установленную скорость (=60%) снова включится таймер задержки на 5 минут
|
| | ↓ |
| | - температура в канале повышается, достигает 25 °С и продолжает повышаться
|
| | ↓ |
| | - вентилятор ожидает завершения отсчета таймера и после этого переключается на скорость вращения крыльчатки =100% (при этом включается таймер задержки на 5 минут)
|
| | - Т.е. для алгоритма с «задержкой по таймеру» - таймер задержки будет включаться при каждом переключении скорости вентилятора.
|
