| ОПИСАНИЕ |
|

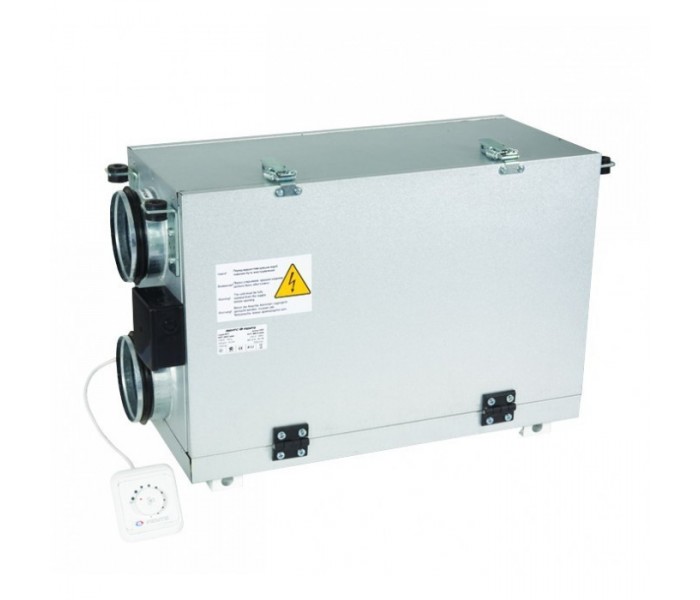

- Приточно-вытяжные установки ВУТ 300 Г мини А1 представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию, подачу свежего воздуха в помещение и удаление загрязненного.
|
- При этом тепло вытяжного воздуха передается приточному воздуху через пластинчатый рекуператор.
- Все модели предназначены для соединения с круглыми воздуховодами номинальным диаметром 125 мм.
|
| МОДИФИКАЦИИ |
|
- ВУТ 300 Г мини А1: модели с горизонтальным направлением патрубков, вентиляторы с асинхронными двигателями с теплообменником из полистирола.
|
|
| КОРПУС |
|
- Корпус ВУТ 300 Г мини изготовлен из алюмоцинковой стали, с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты.
|
- В установках ВУТ 300 Г мини корпус выполнен из стали с полимерным покрытием белого цвета.
|
| ФИЛЬТР |
|
- Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.
- Для фильтрации приточного воздуха опционально доступен фильтр F8.
|
-250-H(V)-mini-filter-175.png) |
| ВЕНТИЛЯТОРЫ |
|
- Установка оснащена приточным и вытяжным центробежными вентиляторами с загнутыми назад лопатками и встроенным термостатом защиты с автоматическим перезапуском.
|
- Электродвигатели и рабочие колеса динамически сбалансированы.
|
- ВУТ мини: пластинчатый рекуператор выполнен из полистирола.
- Для эксплуатации установки без рекуперации предусмотрена "летняя" вставка.
- Под блоком рекуператора расположен поддон для сбора и отвода конденсата.
- Приточно-вытяжная установка комплектуется встроенной системой защиты рекуператора от обмерзания.
- В процессе работы рекуператора в холодный период года происходит передача тепла от теплого вытяжного холодному приточному воздуху.
- При этом в рекуператоре в процессе охлаждения вытяжного воздуха может выпадать конденсат, а при температуре входящего в рекуператор с другой стороны приточного воздуха в среднем ниже -5 °С конденсат в вытяжных каналах может замерзать.
|
-mini-recuperator-350.png) |
- Во избежание процесса обмерзания рекуператора применяется электронная защита от обмерзания.
- Суть ее состоит в том, что по датчику температуры происходит выключение приточного вентилятора.
|
- Теплый вытяжной воздух прогревает рекуператор, затем включается приточный вентилятор, и вся установка работает в обычном режиме.
|
| УПРАВЛЕНИЕ |
|
- Установка укомплектована панелью управления А1.
- Включение и выключение установки, управление ее производительностью осуществляется с помощью регулирования скорости и вращения однофазных электродвигателей вентиляторов, управляемых напряжением.
|
- Допускается управление несколькими вентиляторами, если общий потребляемый ток не превышает предельно допустимой величины тока регулятора.
|
| МОНТАЖ |
|
- Установку можно крепить к стене, монтировать на полу или подвешивать к потолку с помощью монтажных кронштейнов.
- При монтаже необходимо обеспечить доступ к сервисной панели для замены фильтров и обслуживания.
|
- Положение установки должно обеспечивать возможность сбора и отвода конденсата.
- Универсальный корпус обеспечивает как левосторонний, так и правосторонний монтаж.
- Для этого необходимо поменять местами сервисную и заднюю панели.
|
