| ПРИМЕНЕНИЕ | КОНСТРУКЦИЯ |
|

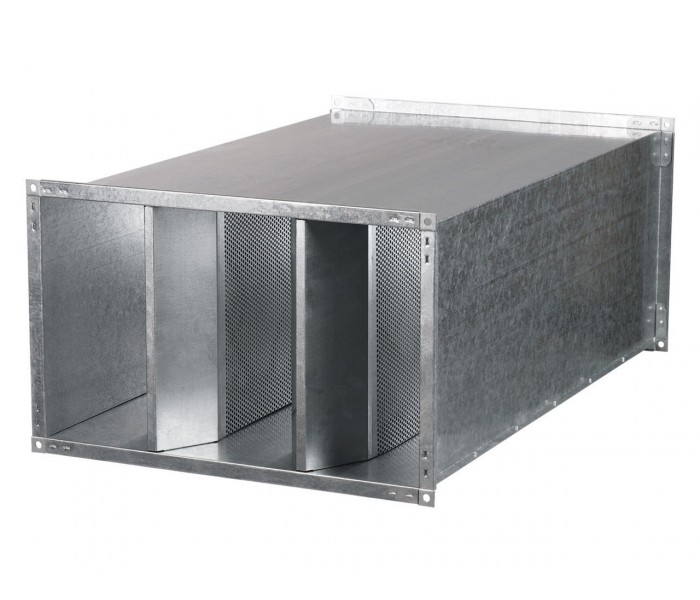

Пластинчатый шумоглушитель применяется для поглощения шума, возникающего при работе вентиляционного оборудования и распространяющегося по воздуховодам вентиляционных систем. Используется для установки в прямоугольных каналах. Значительно снижает уровень шума в воздуховоде (см. таблицу Снижение уровня шума). Шумоглушитель используется совместно со звукоизолированным вентилятором в тех случаях, когда требования по снижению уровня шума предъявляются не только к воздуховоду, но и к оборудованию в целом. |
Корпус шумоглушителя и оболочки пластин изготовлены из оцинкованной стали. Пластины наполнены негорючим звукопоглощающим материалом с защитным покрытием, предотвращающим выдувание волокон.
|
| МОНТАЖ | |
|
Монтаж шумоглушителя осуществляется при помощи фланцевого соединения. При сборке необходимо учитывать направление движения воздуха (должно соответствовать стрелке на шумоглушителе). Для достижения максимальной эффективности шумопоглощения рекомендуется предусмотреть перед шумоглушителем прямолинейный участок длиной не менее 1 м. Лучшего эффекта можно достичь посредством установки шумоглушителей последовательно друг за другом. |
| Снижение уровня шума, дБ (октавные полосы частот, Гц) | ||||||||
| 63 Гц | 125 Гц | 250 Гц | 500 Гц | 1000 Гц | 2000 Гц | 4000 Гц | 8000 Гц | |
| CР 400х200 | 3 | 7 | 10 | 23 | 27 | 30 | 25 | 22 |
| CР 500х250 | 3 | 6 | 11 | 22 | 26 | 25 | 27 | 22 |
| CР 500х300 | 3 | 6 | 10 | 23 | 24 | 25 | 23 | 18 |
| CР 600х300 | 3 | 6 | 10 | 21 | 24 | 30 | 24 | 17 |
| CР 600х350 | 3 | 5 | 11 | 22 | 25 | 29 | 24 | 21 |
| CР 700х400 | 4 | 7 | 10 | 15 | 22 | 19 | 21 | 18 |
| CР 800х500 | 5 | 6 | 11 | 17 | 21 | 20 | 22 | 20 |
| CР 900х500 | 3 | 6 | 10 | 16 | 20 | 20 | 21 | 15 |
| CР 1000х500 | 4 | 6 | 11 | 16 | 21 | 21 | 23 | 17 |
Производитель может изменять свойства, характеристики, внешний вид и комплектацию товаров без предупреждения.
Поставщик не несет ответственность за обязательную дополнительную упаковку транспортными компаниями-перевозчиками.
| Параметр | Величина | Единица измерения |
|---|---|---|
| B | 400 | мм |
| B1 | 420 | мм |
| B2 | 440 | мм |
| H | 200 | мм |
| H1 | 220 | мм |
| H2 | 240 | мм |
| L | 950 | мм |
