| ПРИМЕНЕНИЕ | КОНСТРУКЦИЯ |
|
Воздушная заслонка для автоматического перекрытия воздушного потока в вентиляционных каналах круглого сечения. Совместима с воздуховодами диаметром 80, 100, 125, 150, 160, 200, 250, 315, 355, 400, 450, 500, 550 и 630 мм. |
Корпус заслонки и поворотная пластина изготовлены из оцинкованной стали. Для герметичности поворотная пластина и патрубки заслонки оснащены резиновым уплотнителем. Заслонка оборудована площадкой и штоком под любой тип электроприводов (приобретаются отдельно). Модели подходящих приводов приведены в таблице (см. ниже). |
| МОНТАЖ | |
|
Заслонка предназначена для соединения с круглыми воздуховодами и закрепления при помощи хомутов. |
Таблица совместимости заслонок с электроприводами Belimo:
| Изделие | Тип привода | |||
| Электропривод, 230 В | Электропривод с возвратной пружиной, 230 В | Электропривод,24 В | Электропривод с возвратной пружиной, 24 В | |
| КРВ 80 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| КРВ 100 | ||||
| КРВ 125 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| КРВ 150 | ||||
| КРВ 160 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| КРВ 200 | ||||
| КРВ 250 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| КРВ 315 | ||||
| КРВ 355 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| КРВ 400 | ||||
| КРВ 450 | ||||
| КРВ 500 | CM230 / LM230A | TF230 | CM24 /LM24A | TF24 |
| КРВ 550 | ||||
| КРВ 630 | ||||
Производитель может изменять свойства, характеристики, внешний вид и комплектацию товаров без предупреждения.
Поставщик не несет ответственность за обязательную дополнительную упаковку транспортными компаниями-перевозчиками.

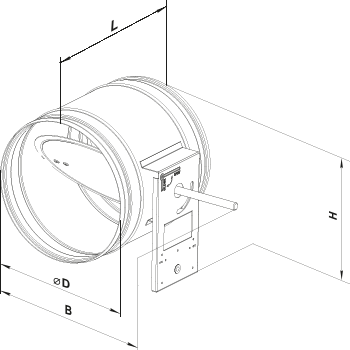

| Параметр | Величина | Единица измерения |
|---|---|---|
| ∅D | 399 | мм |
| B | 520 | мм |
| L | 240 | мм |
