Приточно-вытяжная установка с рекуперацией Вентс ВУТ Р 900 TH ЭГ ЕС

• Приточно-вытяжные установки ВУТ Р TH Г ЕС / ВУТ Р TH ЭГ ЕСпредставляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию и подачу свежего воздуха в помещения и удаление загрязненного.
• При этом тепло вытяжного воздуха передается приточному воздуху через роторный регенератор.
• Система вентиляции с роторным регенератором и тепловым насосом позволяет обеспечить помещение чистым воздухом с комфортной температурой, существенно уменьшая тем самым нагрузку на системы отопления или охлаждения.
• При совместной работе теплового насоса и роторного регенератора соотношение произведенной и потребляемой энергии составляет 1:8, т.е. для достижения 8 кВт тепловой мощности необходимо затратить 1 кВт тепловой энергии.

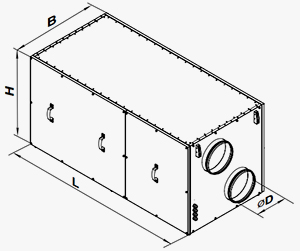

• Предназначены для соединения с круглыми воздуховодами номинальным диаметром 160 или 250 мм.

• ВУТ Р TH Г ЕС модели с роторным регенератором и тепловым насосом без преднагрева.
• ВУТ Р TH ЭГ ЕС модели с роторным регенератором и тепловым насосом с электрическим преднагревом приточного воздуха.

• I-я ступень возврат тепловой энергии с помощью роторного регенератора (до 85%).
• II-я ступень нагрев тепловым насосом приточного воздухаза счет использования низкопотенциальной тепловой энергии вытяжного воздуха.

Преимущества:

• Высокая энергоэффективность.
• Низкое потребление энергии.

• Энергосберегающее решение.
• Максимальный уровень комфорта.

• Каркас корпуса состоит из трехслойных панелей из алюмоцинка, между которыми расположен слой из стекловолокна толщиной 25 мм для шумо- и теплоизоляции.
• Благодаря специальной конструкции съемных боковых панелей требуется минимальное пространство для обслуживания и обеспечивается легкий доступ ко всем элементам установки.

• Используются высокоэффективные электронно-коммутируемые (ЕС) моторы постоянного тока с внешним ротором, оборудованные рабочим колесом с назад загнутыми лопатками.
• Такие моторы являются на сегодняшний день наиболее передовым решением в области энергосбережения.
• ЕС моторы характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
• Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90%).

• Роторный регенератор представляет собой вращающийся короткий цилиндр, заполненный слоями гофрированной алюминиевой ленты, уложенной таким образом, что приточный и вытяжной воздушные потоки проходят сквозь него.
• При вращении лента, которой заполнен регенератор, контактирует сначала с приточным, а затем с вытяжным воздушным потоками.
• Вследствие этого она поочередно нагревается и охлаждается, и, таким образом, передает тепло и влагу от теплого воздушного потока холодному.
• Роторный регенератор передает явную и скрытую теплоту от теплого воздушного потока холодному, обеспечивая частичный возврат влаги в помещение и имеет крайне низкую угрозу обморожения (при нормальных значениях температуры и влажности практически нулевая).

• Для фильтрации приточного и вытяжного воздуха в установке имеется два встроенных фильтра со степенью очистки G4.
• Опционально может быть установлен приточный фильтр со степенью очистки F7.

• Установка оснащается реверсивным тепловым насосом для нагрева или охлаждения воздуха.
• Применяется высокоэффективный и малошумным ротационный компрессор.
• В качестве рабочего вещества в тепловом насосе используется холодильный агент R410A это высокотехнологичный двухкомпонентный холодильный агент имеет высокие термодинамические свойства и не разрушает озоновый слой.
• Высокоэффективный роторный регенератор возвращает из вытяжного воздуха приточному большую часть тепловой энергии.
• Тепловой насос переносит остаточную часть низкопотенциальной тепловой энергии вытяжного воздуха к приточному, поддерживая заданную пользователем температуру воздуха.

• УстановкаВУТ Р TH ЭГ ЕСоборудована позисторным электрическим нагревателем, предназначенным для преднагрева уличного воздуха при низкой температуре.
• Использование преднагрева позволяет сократить частоту включения циклов размораживания теплового насоса, что увеличивает эксплуатационную эффективность установки.
• Нагреватель разделен на два активных элемента, что позволяет экономно расходовать электрическую энергию и обеспечивать при этом достаточную мощности нагрева.

• Установка укомплектована встроенной системой автоматики и многофункциональной панелью управления А17 (th-Tune) или А18 (pGD1).

Режим Auto:
Установка работает в автоматическом режиме, обеспечивая приточно-вытяжную вентиляцию помещения и поддерживая заданную пользователем температуру воздуха в помещении.

Режим Нагрев:
Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении не ниже заданной. Если температура воздуха в помещении становится ниже заданной, включается рекуператор и тепловой насос (на нагрев).

Режим Охлаждение:
Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении не выше заданной. Если температура воздуха в помещении становится выше заданной, включается регенератор и тепловой насос (на охлаждение).

Режим Рекуперация:
Установка обеспечивает приточно-вытяжную вентиляцию помещения и поддерживает температуру воздуха в помещении с помощью регенератора без включения теплового насоса. Активируется автоматически в режимах Auto, Нагрев, Охлаждение, если для обеспечения заданной пользователем температуры воздуха достаточно работы регенератора и нет необходимости активировать тепловой насос. Также возможно активирование вручную в меню контроллера установки или панели управленияA18(рGD1).

Режим Вентиляция:
Установка обеспечивает приточно-вытяжную вентиляцию помещения без поддержания температуры воздуха в помещении. Работа регенератора и теплового насоса заблокирована. Установка температуры в помещении недоступно. Данный режим работы доступен только при использовании панели управленияА18(pGD1).

Режим Размораживание:
Включается автоматически (по истечении установленного временного диапазона и/или при достижении граничной температуры) при работе установки в режиме Auto и Нагрев для предотвращения обледенения теплообменника теплового насоса. В режиме Оттайка блокируется работа вентиляторов. По завершению режима Размораживание установка автоматически возвращается в предыдущий режим работы. В режиме Размораживание пользователю недоступно переключение режимов работы установки.

Режим Преднагрев:
При работе установки в режимах Auto или Нагрев в условиях низких температур окружающей среды приточный воздух поступающий в установку предварительно по-догревается электронагревателем. Режим активируется автоматически при понижении температуры окружающей среды ниже -8 С. Если температура наружного воздуха выше -8 С, то режим Преднагрев отключается. Данный режим доступен в заводской комплектации только в установке с электрическим нагревателемВУТ Р ТН ЕГ ЕC. Для реализации режима Преднагрев в установке исполненияВУТ Р ТН Г ЕCнеобходим монтаж серийного электронагревателя в корпус установки (приобретается отдельно). Монтаж нагревателя может осуществляться исключительно сервисной службой сертифицированной заводом-изготовителем установок.

Режим Рециркуляция:
Доступен опционально при условии оборудования установки внешним рециркуляционным клапаном (приобретается отдельно). Режим рециркуляции активируется автоматически при отрицательных значениях наружных температур и позволяет значительно снизить энергопотребление установки за счет частичного возвращения вытяжного воздуха в приточный канал установки.

Технология Limit function:
Автоматическое снижение расхода воздуха для обеспечения заданной пользователем температуры. Если установка при работе в режиме Auto или Нагрев на протяжении 20 минут не обеспечивает заданной пользователем температуры воздуха в помещении, происходит автоматическое снижение расхода воздуха (скорости вентиляторов). Возврат к установленному режиму работы вентиляторов происходит по достижению заданной температуры воздуха на притоке. При работе установки в режиме Limit function возможность изменения расхода воздуха блокируется.

Технология Warming-up:
Защита от подачи в помещение холодного воздуха в режиме Auto или Нагрев. Осуществляется за счет прогрева теплообменника теплового насоса в приточном канале установки при отключенном приточном вентиляторе. Режим Warming-up включается после режима Размораживание, а также при первом пуске, если температура наружного воздуха ниже +10 С. По завершению режима Warming-up установка возвращается врабочим режимам Autoили Нагрев.

Технология Higher speed:
Автоматическое увеличение расхода вытяжного воздуха при работе установки в режиме Охлаждение для защиты теплового насоса по давлению. После снижения давления скорость вытяжного вентилятора возвращается к ранее заданным значениям.

Технология Smart Safe:
Автоматическая защита установки от работы за пределами эксплуатационных характеристик. Установка оборудована интеллектуальной системой защиты оборудования, которая обеспечивает безопасную и надежную работу оборудования в пределах допустимых температурных условий окружающей среды. В случае отклонения эксплуатационных условий от допустимых, установка может производить регулирование работы или отключение отдельных узлов и агрегатов во избежание выхода оборудования из строя.

Технология Heat Pump Protection:
Автоматическая защита теплового насоса от аварий:

• защита от повышенного и пониженного давления. При выходе давления холодильного агента за рабочий диапазон, датчики давления подают сигнал контроллеру установки на отключение питания компрессора теплового насоса. Питание компрессора восстанавливается, если давление пришло в норму.
• тепловая защита компрессора от перегрева. При превышении температуры корпуса компрессора выше допустимой, питание компрессора отключается. Питание восстанавливается, когда температура возвращается в рабочий диапазон.
• технология отложенный старт. Защита от циклической работы компрессора (блокируется слишком частое включение/выключение компрессора).

Технология Serviceability:
Благодаря реализованным конструктивным решениям обеспечен легкий доступ к узлам и деталям установки, простота обслуживания, замена расходных материалов и комплектующих и высокая ремонтопригодность изделия в целом.

Технология Fresh Air:
Технология, обеспечивающая подачу в дом чистого воздуха. Установка оборудована фильтрами класса очистки G4 (опционально F7). Установка отслеживает рабочий ресурс фильтров и напоминает о необходимости их замены.

Технология Ozone protection:
В качестве рабочего вещества в тепловом насосе используется высокотехнологичный двухкомпонентный холодильный агент R410A не разрушающий озоновый слой.

Технология Save Energy:
Комплекс инженерно-технических решений, направленный на снижение энергопотребления установки:

• позисторный электронагреватель для преднагрева с двумя активными элементами;
• усиленная теплоизоляция приточной камеры;
• встроенный высокоэффективный тепловой насос воздух-воздух;
• регулируемая скорость вентиляторов;
• автоматическое включение/выключение регенератора и теплового насоса;
• не используется электронагреватель в режиме Размораживание;
• Intelligent-vents-software программное обеспечение управления работой установки, позволяющее обеспечить оптимальные рабочие характеристики при низком энергопотреблении с учетом эксклюзивных алгоритмов управления.

Технология Low noise:
Комплекс инженерно-технических решений, направленный на снижение шума во время работы установки:

• тепловой насос встроен в изолированный корпус установки;
• вентиляторы с регулируемой скоростью;
• малошумный ротационный компрессор.

Технология Autorestart:
Установка сохраняет заданный режим работы в случае перебоев с электроэнергией.

Технология Simple Use:
Установка поставляется с завода как комплектное заводское изделие, готовое к эксплуатации. Затраты на монтаж и обслуживание сведены к минимуму. Не требует от пользователя особой квалификации, имеет простой, интуитивный интерфейс управления.

Технология CO₂control:
Поддержание уровня СО₂в вентилируемом помещении не выше заданного пользователем значения. В случае превышения уровня СО₂в объеме помещения, установка автоматически увеличивает кратность воздухообмена.
Опция доступнатолькос внешним датчиком контроля СО₂с выходным сигналом 0-10 В (приобретается отдельно).

Технология RH control:
Поддержание уровня относительной влажности в вентилируемом помещении не выше заданного пользователем значения. В случае превышения уровня относительной влажности, установка автоматически увеличивает кратность воздухообмена. Опция доступнатолькос панелью управленияA17(th-Tune) в специльном исполнении или с внешним датчиком контроля относительной влажности с выходным сигналом 0-10 В (приобретается отдельно).

Технология Rapid access to set mode:
Чем больше разница между температурой окружающей среды и установленной температурой, тем быстрее происходит активация работы теплового насоса.

• Приточно-вытяжная установка монтируется на горизонтальной поверхности, подвешивается к потолку, крепится на стене с помощью кронштейнов.
• Доступ для сервисного обслуживания - со стороны боковой панели.
