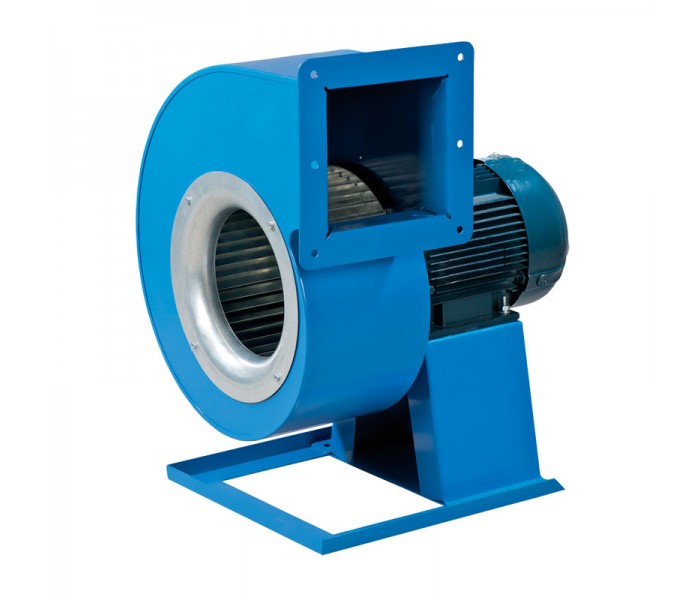

Характеристики
Основные характеристики
Производитель:
VENTS
Страна регистрации/производитель бренда
Украина/Украина
Общие характеристики
Расход воздуха (м.куб/час)
1900
Тип
вытяжной
По типу конструкции
центробежный
Максимальная температура перемещения воздуха
60
Вид товара
вентилятор
Степень защиты IP
IP54
Тип канала
для круглых каналов, для прямоугольных каналов
Минимальный уровень шума (дБ)
73
К-во полюсов двигателя (шт)
2
Диаметр рабочего колеса (мм)
200
Ширина рабочего колеса (мм)
93
Корпус
Материал корпуса
сталь с полимерным покрытием
Цвет
синий
Электро часть
Номинальное напряжение
380~400 В
Номинальная потребляемая мощность (кВт)
1.1
Фазность
трехфазный
Рабочая частота тока (Гц)
50
Номинальный потребляемый ток (А)
2.6
Внутренний блок
Максимальный расход воздуха (м3/ч)
1900
Габариты товара внутри
Диаметр воздуховода (мм)
200
Производительность
Производительность (м3/ч)
1900
Наружный блок
Возможность наружного монтажа
да
Производитель может изменять свойства, характеристики, внешний вид и комплектацию товаров без предупреждения.
Поставщик не несет ответственность за обязательную дополнительную упаковку транспортными компаниями-перевозчиками.
Размеры
| Параметр | Величина | Единица измерения |
|---|---|---|
| Ø D | 200 | мм |
| Ø d | 10 | мм |
| Ø d1 | 10 | мм |
| B | 345 | мм |
| H | 436 | мм |
| H1 | 160 | мм |
| H2 | 134 | мм |
| H3 | 193 | мм |
| L | 380 | мм |
| L1 | 160 | мм |
| L2 | 129 | мм |
| P | 158 | мм |
| M | 270 | мм |
| l | 284 | мм |
| G | 24 | мм |
| K | 315 | мм |
| S | 90 | мм |
Дополнительные диаграммы
| Уровень звуковой мощности | Октавные полосы частот, Гц | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Гц | Общ. | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||||||||
| LwA к окружению | дБ(А) | 75 | 54 | 65 | 78 | 81 | 81 | 85 | 78 | 78 | ||||||||||
| ƞ, (%) | КИ | КЭ | N | ВРО | (кВт) | (A) | (м3/ч) | (Па) | (об/мин-1) | СК | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 41.1 | А | статический | 47.2 | 1.075 | 1.99 | 1373 | 1135 | 2895 | 1 |
Схема подключения
| Схема подключения вентилятора со встроенным выключателем к сети | Схема подключения вентилятора без встроенного выключателя к сети |
 |
 |
| Схема подключения вентилятора, оснащённого таймером / таймером с датчиком влажности, со встроенным выключателем | Схема подключения вентилятора, оснащённого таймером / таймером с датчиком влажности, без встроенного выключателя |
 |
 |
| Схема подключения вентиляторов с лампочкой. Раздельное включение вентилятора и встроенной лампы освещения | Схема подключения вентиляторов с лампочкой. Одновременное включение вентилятора и встроенной лампы освещения |
 |
 |
| Схема подключения вентиляторов с лампочкой и заземлением. Раздельное включение вентилятора и встроенной лампы освещения | Схема подключения вентиляторов с лампочкой и заземлением. Одновременное включение вентилятора и встроенной лампы освещения |
 |
 |
| Схема подключения вентиляторов с заземлением | |
 |
* - только для вентиляторов, рассчитанных на номинальное сетевое напряжение 12 В (указано на упаковке и корпусе вентилятора).
S, S1, S2 - внешние выключатели
Схема работы вентиляторов с опциями
- Вентилятор с таймером начинает работу при подаче управляющего напряжения на вход LT. После снятия управляющего напряжения вентилятор продолжает работу в течение времени, заданного таймером, которое регулируется от 2-х до 30 мин. Регулировка осуществляется с помощью вращения оси ручки соответствующего потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки.
- Вентилятор с таймером и датчиком влажности начинает работу при подаче управляющего напряжения на вход LT или же при превышении определенного уровня влажности Н, который регулируется от ~60% до ~90%. После снятия управляющего напряжения или же при понижении уровня влажности Н, вентилятор продолжает работу в течение времени, заданного таймером, которое регулируется от 2-х до 30 мин. Регулировка осуществляется с помощью вращения оси ручки соответствующего потенциометра Н и Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения порога влажности и времени задержки соответственно. Для установки максимального уровня влажности необходимо вывести регулятор потенциометра в положение Н мах (90%).
- Вентилятор с таймером и датчиком движения начинает работу при движении человека на расстоянии от 1м до 4м с углом обзора датчика 100° по горизонтали. После прекращения движения вентилятор продолжает работу в течение времени, заданного таймером и регулируется от 2 до 30 мин. Регулировка осуществляется с помощью вращения ручки соответствующего потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки.
- Схема подключения лампы освещения к таймеру вентилятора с управлением от одного выключателя изображена на схеме 4. При отключении лампы освещения вентилятор работает в течение времени, заданного таймером.
