| ЗАСТОСУВАННЯ |
- Використовуються у припливно-витяжних системах вентиляції торгових, офісних та інших приміщень.
- Типорозмір 200 мм.
| - Завдяки корпусу з високоякісного пластику, який, на відміну від металу, не схильний до корозії, є відмінним вибором для встановлення у витяжних системах вентиляції приміщень з підвищеною вологістю: санвузлів, кухонь та ін.
|
| КОНСТРУКЦІЯ |
- Корпус вентилятора виготовлений з високоякісного та високоміцного пластику.
- Герметична монтажна коробка.
| |
| ЕЛЕКТРОДВИГУН |
- Однофазний двигун із зовнішнім ротором оснащений відцентровим робочим колесом із назад загнутими лопатками.
- Двигун має вбудований тепловий захист із автоматичним перезапуском.
- Для деяких типорозмірів доступна версія двигуна з більш потужними характеристиками ( ВКС ).
- Двигуни мають підшипники кочення для забезпечення більшого терміну експлуатації (40 000 годин).
| - Для досягнення точних характеристик, безпечної роботи та низького рівня шуму кожна турбіна під час складання проходить динамічне балансування.
- Клас захисту двигуна – IP 44.
|
| РЕГУЛЮВАННЯ ШВИДКОСТІ |
- Плавне регулювання швидкості за допомогою тиристорного регулятора або ступінчасте за допомогою автотрансформаторного регулятора швидкості.
- До одного регулюючого пристрою можуть підключатися декілька вентиляторів за умови, що їхня загальна потужність і робочий струм не перевищуватимуть номінальних параметрів регулятора.
| - Двошвидкісні моделі регулюються зовнішнім перемикачем (постачається окремо).
|
| МОНТАЖ | |
- Вентилятори призначені для канального монтажу у повітроводі відповідного діаметра у будь-якій точці вентиляційної системи та під будь-яким кутом.
- Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів (входять до комплекту поставки) або додаткової кріпильної підставки ПВК (придбано окремо).
- Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.
|
| ВЕНТИЛЯТОР З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ І ШВИДКОСТІ (ОПЦІЯ "У") |
- Ідеальне рішення для вентиляції приміщень, де необхідний контроль температури повітря (наприклад, для теплиць).
- Вентилятор з електронним модулем температури та швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрата повітря) залежно від температури повітря у вентиляційному каналі чи приміщенні.

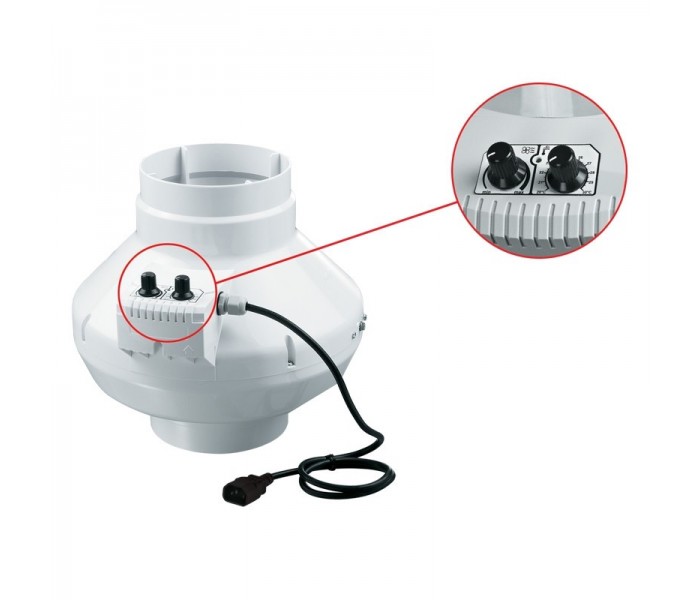

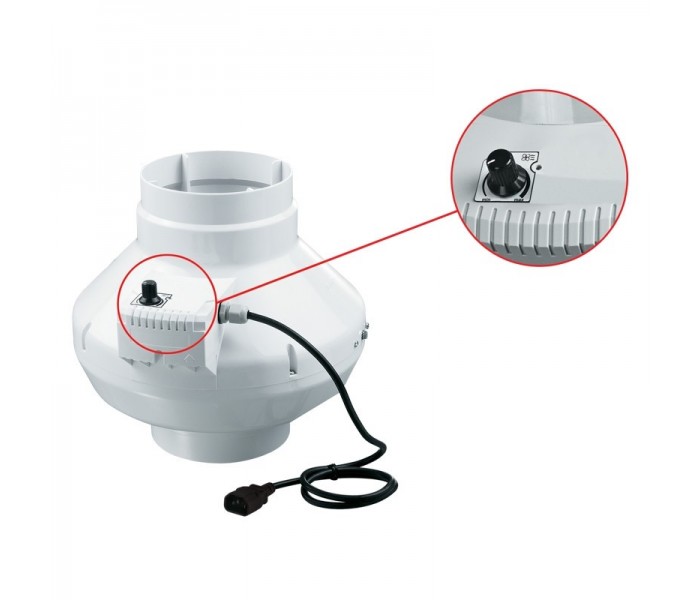

- На передній панелі електронного модуля розташовано:
- регулятор попередньої установки швидкості обертання крильчатки;
- регулятор порога спрацьовування електронного термостату
| - Існують два виконання:
- із вбудованим у канал вентилятора датчиком температури (опція «У»/«У1» );
- c виносним датчиком температури, закріпленим на кабелі довжиною 4 м (опція «Ун»/«У1н» ).
- На передню панель вентилятора винесено світлодіод індикації спрацьовування термостату.
|
| АЛГОРИТМ РОБОТИ ВЕНТИЛЯТОРА З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ І ШВИДКОСТІ |
- Встановіть бажану температуру повітря (поріг спрацьовування термостата), обертаючи ручку регулювання термостату та мінімальну швидкість обертання (витрата повітря), обертаючи ручку регулювання швидкості.
- Якщо температура підвищується і перевищує встановлений поріг спрацювання термостата, автоматика перемикає вентилятор на максимальну швидкість обертання (максимальна витрата).
| - При зниженні температури повітря нижче встановленого порога спрацьовування термостата автоматика перемикає двигун вентилятора на встановлену швидкість обертання.
- Для запобігання частому перемиканню швидкостей двигуна у випадку, коли температура в каналі дорівнює встановленому температурному порогу, алгоритм введена затримка перемикання швидкості.
|
| Існують два алгоритми затримки, які можуть бути використані у різних випадках: |
- Затримка датчика температури (опція «У»): при перевищенні температури повітря на 2 °С вище встановленого порога спрацювання термостата вентилятор перемикається на підвищену швидкість. Вентилятор переходить на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога. Цей алгоритм використовується для підтримки температури повітря з точністю до 2 °С. Перемикання швидкості вентилятора відбувається нечасто.
| Затримка за таймером («У1»): при перевищенні температури повітря більш встановленого порогу спрацьовування термостата вентилятор перемикається на підвищену швидкість і одночасно вмикається таймер затримки на 5 хвилин. Вентилятор перемикається на встановлену (знижену) швидкість після зниження температури за межі встановленого температурного порога і лише після 5-хвилинного відпрацювання таймера затримки. Цей алгоритм використовується для точної підтримки температури повітря. При цьому зміни швидкості вентилятора з опцією У1 відбуватимуться частіше, ніж алгоритм роботи вентилятора з опцією У , але тривалість роботи на одній швидкості складе не менше 5 хвилин. |
| Приклад для затримки датчика температури: | Приклад для затримки за таймером: |
- Початкові умови:
- швидкість обертання встановлена = 60% від максимальної
- поріг спрацьовування встановлений = 25 °С
- температура повітря у каналі = 20 °С
| - Початкові умови:
- швидкість обертання встановлена = 60% від максимальної
- поріг спрацьовування встановлений = 25 °С
- температура повітря у каналі = 20 °С
|
- вентилятор працює зі швидкістю обертання крильчатки =60 %
| - вентилятор працює зі швидкістю обертання крильчатки =60 %
|
| ↓ | ↓ |
- температура у каналі підвищується, вентилятор працює зі швидкістю обертання крильчатки =60 %
| - температура в каналі підвищується, досягла 25 ° С і продовжує підвищуватися
|
| ↓ | ↓ |
- температура в каналі досягла 27 ° С, вентилятор перемикається на швидкість обертання крильчатки = 100%
| - вентилятор перемикається на швидкість обертання крильчатки = 100%, при цьому вмикається таймер затримки на 5 хвилин
|
| ↓ | ↓ |
- температура в каналі починає знижуватися, вентилятор працює зі швидкістю обертання крильчатки = 100%
| - температура в каналі починає знижуватися, вентилятор працює зі швидкістю обертання крильчатки = 100%
|
| ↓ | ↓ |
- температура в каналі знову 25 °С, вентилятор перемикається на встановлену швидкість обертання (=60 %)
| - температура в каналі досягає 25 ° С і продовжує знижуватися
|
| ↓ |
| - вентилятор очікує завершення відліку таймера і після цього перемикається на встановлену швидкість обертання (=60 %). Після перемикання на встановлену швидкість (=60 %) знову включиться таймер затримки на 5 хвилин.
|
| ↓ |
| - температура в каналі підвищується, досягає 25 ° С і продовжує підвищуватися
|
| ↓ |
| - вентилятор очікує завершення відліку таймера і після цього перемикається на швидкість обертання крильчатки = 100% (при цьому вмикається таймер затримки на 5 хвилин).
|
| - Тобто. для алгоритму із затримкою по таймеру таймер затримки включатиметься при кожному перемиканні швидкості вентилятора.
|
