| ЗАСТОСУВАННЯ | |
|
|
| КОНСТРУКЦІЯ | |
|
|
| ДВИГУН | |
|
|
| УПРАВЛІННЯ | |
|
Ручне:
|
Автоматичне:
|
| ОСОБЛИВОСТІ МОНТАЖУ | |
|
|
Перегляньте цей товар на нашому сайті retail5.com.ua. Купити товар можна за посиланням
Характеристики
Основні характеристики
Виробник:
VENTS
Гарантійний термін (міс)
12
Країна реєстрації/виробник бренду
Україна/Україна
Загальні характеристики
Витрата повітря (м.куб/год)
88
Тип вентилятора
осьовий
Продуктивність
Продуктивність (м3 / год)
88
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.
Сертифікати
Знак відповідності продукції європейським стандартам якості та електричної безпеки, виданий Товариством технічного нагляду TUV (Німеччина).
Виріб з маркуванням CE означає, що продукція вироблена в відповідно до стандартів якості та безпеки, передбачених Директивами Європейського Союзу для цього виду продукції (наноситься водієм).
Знак відповідності продукції вимогам технічних норм України, підтверджується сертифікатами відповідності УкрТЕСТ.
Клас ізоляції: подвійна ізоляція.
Клас захисту пристрою.
Знак звернення, що свідчить про те , що продукція, маркована ним, пройшла всі встановлені у технічних регламентах Митного союзу ЄврАзЕС процедури оцінки.
Розміри
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| ∅D | 100 | мм |
| B | 152 | мм |
| H | 120 | мм |
| L | 135 | мм |
| L1 | 40 | мм |
Додаткові діаграми
Умовні позначення
| Піктограма | Умовне позначення | Опис модифікації | ||
|---|---|---|---|---|
| ЛД Фреш тайм Р | Вентилятор із римським циферблатом. | |||
 |
ЛД Фреш тайм К | Вентилятор обладнаний зворотним клапаном для запобігання зворотній тягі. | ||
 |
ЛД Фреш тайм Л | Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин) та встановлення вентилятора під будь-яким кутом. Підшипники не вимагають обслуговування та мають запас мастильного матеріалу, достатнього для всього терміну експлуатації. | ||
 |
ЛД Фреш тайм турбо | Двигун із підвищеною продуктивністю. | ||
 |
ЛД Фреш тайм 12 | Виконання із безпечним двигуном низької напруги. Живлення від 12 В змінного струму. | ||
 |
ЛДТ Фреш тайм | Обладнаний таймером, що регулюється. Час спрацьовування від 2 до 30 хвилин. | ||
 |
ЛДТН Фреш тайм | Обладнаний таймером, що регулюється (час спрацьовування від 2 до 30 хвилин) і реле вологості (поріг спрацьовування 60-90%). | ||
 |
ЛДВ Фреш тайм | Обладнаний шнурковим вимикачем. | ||
|
ЛДВТ Фреш тайм | Обладнаний шнурковим вимикачем та регульованим таймером (час спрацьовування від 2 до 30 хвилин). | ||
 |
ЛДВТН Фреш тайм | Обладнаний шнурковим вимикачем, регульованим таймером (час спрацьовування від 2 до 30 хвилин) та реле вологості (поріг спрацьовування 60-90%). |
Схема підключення
| Схема підключення вентилятора із вбудованим вимикачем до мережі | Схема підключення вентилятора без вбудованого вимикача до мережі |
 |
 |
| Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, з вбудованим вимикачем | Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, без вбудованого вимикача |
 |
 |
| Схема підключення вентиляторів із лампочкою. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів із лампочкою. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів із лампочкою та заземленням. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів із лампочкою та заземленням. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів із заземленням | |
 |
* - тільки для вентиляторів, розрахованих на номінальну мережеву напругу 12 В (вказано на упаковці та корпусі вентилятора).
S, S1, S2 – зовнішні вимикачі
Схема роботи вентиляторів з опціями
- Вентилятор з таймером починає роботу при подачі напруги на вхід LT. Після зняття напруги, що управляє, вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Вентилятор з таймером та датчиком вологості починає роботу при подачі керуючої напруги на вхід LT або при перевищенні певного рівня вологості Н, який регулюється від ~60% до ~90%. Після зняття керуючої напруги або при зниженні рівня вологості Н вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Н і Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення порога вологості та часу затримки відповідно. Для встановлення максимального рівня вологості необхідно вивести регулятор потенціометра у положення Н мах (90%).
- Вентилятор з таймером та датчиком руху починає роботу під час руху людини на відстані від 1м до 4м з кутом огляду датчика 100° по горизонталі. Після припинення руху вентилятор продовжує роботу протягом часу, заданого таймером та регулюється від 2 до 30 хв. Регулювання здійснюється за допомогою обертання ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Схема підключення лампи освітлення до таймера вентилятора з керуванням від одного вимикача зображена на схемі 4. При відключенні лампи освітлення вентилятор працює протягом часу, заданого таймером.

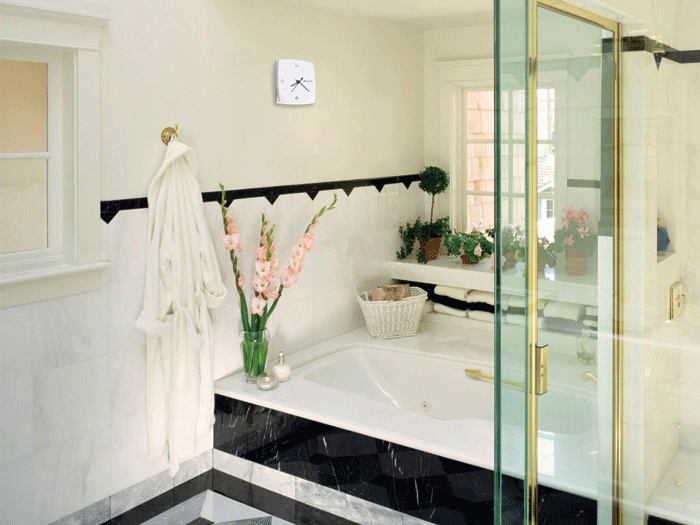

Приклад монтажу
