| ЗАСТОСУВАННЯ | |
|
|
| КОНСТРУКЦІЯ | |
|
|
| ДВИГУН | |
|
|
| УПРАВЛІННЯ | |
|
Ручне:
|
Автоматичне:
|
| ОСОБЛИВОСТІ МОНТАЖУ | |
|
|
Перегляньте цей товар на нашому сайті retail5.com.ua. Купити товар можна за посиланням
Характеристики
Основні характеристики
Виробник:
VENTS
Гарантійний термін (міс)
12
Країна реєстрації/виробник бренду
Україна/Україна
Загальні характеристики
Витрата повітря (м.куб/год)
98
Призначення
для систем витяжної вентиляції
Тип установки обладнання
настінний, стельовий
Швидкість обертання (об/хв)
2300
Тип
витяжний
Тип вентилятора
осьовий
Таймер вимкнення
є
Вид товару
вентилятор
Мінімальний рівень шуму (дБ)
34
Електро частина
Клас захисту корпусу електронного обладнання IP
IP34
Номінальна напруга
220~240 В
Номінальна споживана потужність (кВт)
0.014
Номінальна сила струму (А)
0.085
Робоча частота струму (Гц)
50
Габарити товару всередині
Діаметр воздуховода (мм)
100
Продуктивність
Продуктивність (м3 / год)
98
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.
Розміри
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| ∅D | 100 | мм |
| B | 165 | мм |
| B1 | 150 | мм |
| B2 | 150 | мм |
| H | 150 | мм |
| L | 92 | мм |
| L1 | 32 | мм |
Додаткові діаграми
Умовні позначення
| Артикул | Серія ТвинФреш | Комплектація | ||
|---|---|---|---|---|
| ТвинФреш Р-50 |  |
1. Круглий телескопічний канал Oslash; 150 мм і довжиною 250-470 мм. 2. Зовнішній ковпак із алюмінію, пофарбований білою полімерною фарбою. 3. Керамічний акумулятор енергії (регенератор). 4. Обличчі декоративні грати з білого АБС пластику. 5. Вбудовані автоматичні жалюзі з термоактюатором. 6. Два фільтри із загальним ступенем очищення G3. 7. Реверсивний осьовий ЄС вентилятор. 8. Інтегрована автоматика. Для управління даним провітрювачем необхідно окремо придбати блок управління КВР та трансформатор серії ТРФ для підключення відповідної напруги живлення. |
||
| ТвинФреш РА-50 |  |
1. Круглий телескопічний канал Ø150 мм і довжиною 250-470 мм. 2. Зовнішній ковпак із алюмінію, пофарбований білою полімерною фарбою. 3. Керамічний акумулятор енергії (регенератор). 4. Обличчі декоративні грати з білого АБС пластику. 5. Вбудовані автоматичні жалюзі з термоактюатором. 6. Два фільтри із загальним ступенем очищення G3. 7. Реверсивний осьовий ЄС вентилятор. 8. Інтегрована автоматика. 9. Блок управління та живлення для підключення до мережі 220 В/50 Гц. |
||
| ТвинФреш С1-50 |  |
1. Квадратний телескопічний канал 164х164 мм завдовжки 250-470 мм. 2. Зовнішній ковпак з алюмінію, пофарбований білою полімерною фарбою. 3. Керамічний акумулятор енергії (регенератор). 4. Обличчі декоративні грати з білого АБС пластику. 5. Фільтр зі ступенем очищення G3. 6. Реверсивний осьовий ЄС вентилятор. 7. Інтегрована автоматика. Для управління даним провітрювачем необхідно окремо придбати блок управління КВР та трансформатор серії ТРФ для підключення відповідної напруги живлення. |
||
| ТвинФреш СА1-50 |  |
1. Квадратний телескопічний канал 164х164 мм завдовжки 250-470 мм. 2. Зовнішній ковпак з алюмінію, пофарбований білою полімерною фарбою. 3. Керамічний акумулятор енергії (регенератор). 4. Обличчі декоративні грати з білого АБС пластику. 5. Фільтр зі ступенем очищення G3. 6. Реверсивний осьовий ЄС вентилятор. 7. Інтегрована автоматика. 8. Блок управління та живлення для підключення до мережі 220 В/50 Гц. |
||
| ТвинФреш С-60 |  |
1. Квадратний телескопічний канал 164х164 мм завдовжки 255-475 мм. 2. Зовнішній ковпак із алюмінію, пофарбований білою полімерною фарбою. 3. Керамічний акумулятор енергії (регенератор). 4. Обличчі декоративні грати з білого АБС пластику. 5. Два фільтри із загальним ступенем очищення G3. 6. Реверсивний осьовий ЄС вентилятор. 7. Інтегрована автоматика. Для управління даним провітрювачем необхідно окремо придбати блок управління КВС та трансформатор серії ТРФ для підключення відповідної напруги живлення. |
||
| ТвинФреш СА-60 |  |
1. Квадратний телескопічний канал 164х164 мм завдовжки 255-475 мм. 2. Зовнішній ковпак із алюмінію, пофарбований білою полімерною фарбою. 3. Керамічний акумулятор енергії (регенератор). 4. Обличчі декоративні грати з білого АБС пластику. 5. Два фільтри із загальним ступенем очищення G3. 6. Реверсивний осьовий ЄС вентилятор. 7. Інтегрована автоматика. 8. Блок управління та живлення для підключення до мережі 220 В/50 Гц. |
||
| Комплект попереднього монтажу ТвинФреш Р-50 | 1. Круглий телескопічний канал Ø150 мм та довжиною 250-470 мм. 2. Зовнішній ковпак. 3. Пінопластова заглушка. |
|||
| Комплект остаточного монтажу ТвинФреш Р-50 | 1. Керамічний акумулятор енергії (регенератор). 2. Блок вентилятора ТвинФреш Р-50. 3. Два фільтри із загальним ступенем очищення G3. |
|||
| Комплект попереднього монтажу ТвинФреш С1-50 | 1. Квадратний телескопічний канал 164х164 мм та довжиною 250-470 мм. 2. Зовнішній ковпак. 3. Пінопластова заглушка. |
|||
| Комплект остаточного монтажу ТвинФреш С1-50 | 1. Керамічний акумулятор енергії (регенератор). 2. Блок вентилятора ТвинФреш С1-50. 3. Фільтр зі ступенем очищення G3. |
|||
| Комплект попереднього монтажу ТвинФреш С-60 | 1. Квадратний телескопічний канал 164х164 мм та довжиною 255-475 мм. 2. Зовнішній ковпак. 3. Пінопластова заглушка. |
|||
| Комплект остаточного монтажу ТвинФреш С-60 | 1. Керамічний акумулятор енергії (регенератор). 2. Блок вентилятора ТвинФреш С-60. 3. Фільтр зі ступенем очищення G3. |
|||
Схема підключення
| Схема підключення вентилятора з вбудованим вимикачем до мережі | Схема підключення вентилятора без вбудованого вимикача до мережі |
 |
 |
| Схема підключення вентилятора, оснащеного таймером / таймером з датчиком вологості, з вбудованим вимикачем | Схема підключення вентилятора, оснащеного таймером / таймером з датчиком вологості, без вбудованого вимикача |
 |
 |
| Схема підключення вентиляторів з лампочкою. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів з лампочкою. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів з лампочкою та заземленням. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів з лампочкою та заземленням. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів із заземленням | |
 |
* - тільки для вентиляторів, розрахованих на номінальну мережеву напругу 12 В (вказано на упаковці та корпусі вентилятора).
S, S1, S2 - зовнішні вимикачі
Схема роботи вентиляторів з опціями
- Вентилятор з таймером починає роботу при подачі напруги на вхід LT. Після зняття напруги, що управляє, вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Вентилятор з таймером та датчиком вологості починає роботу при подачі керуючої напруги на вхід LT або при перевищенні певного рівня вологості Н, який регулюється від ~60% до ~90%. Після зняття керуючої напруги або при зниженні рівня вологості Н вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Н і Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення порога вологості та часу затримки відповідно. Для встановлення максимального рівня вологості необхідно вивести регулятор потенціометра у положення Н мах (90%).
- Вентилятор з таймером та датчиком руху починає роботу під час руху людини на відстані від 1м до 4м з кутом огляду датчика 100° по горизонталі. Після припинення руху вентилятор продовжує роботу протягом часу, заданого таймером та регулюється від 2 до 30 хв. Регулювання здійснюється за допомогою обертання ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Схема підключення лампи освітлення до таймера вентилятора з керуванням від одного вимикача зображена на схемі 4. При відключенні лампи освітлення вентилятор працює протягом часу, заданого таймером.

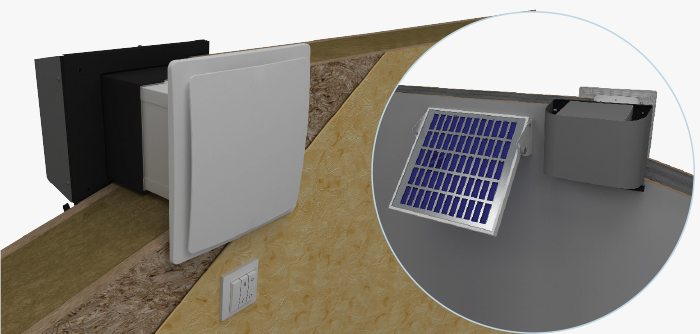

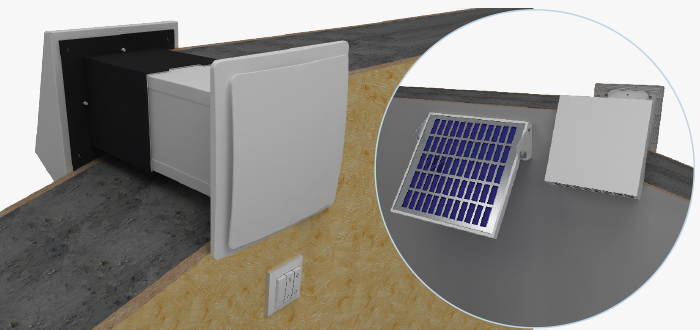

Приклад монтажу
