| ЗАСТОСУВАННЯ | |||||||
|
|
||||||
| КОНСТРУКЦІЯ | |||||||
|
|
||||||
| ДВИГУН | |||||||
|
|
||||||
| УПРАВЛІННЯ | |||||||
|
Ручне:
|
Автоматичне:
|
||||||
| ОСОБЛИВОСТІ МОНТАЖУ | |||||||
|
|
||||||
Перегляньте цей товар на нашому сайті retail5.com.ua. Купити товар можна за посиланням
Характеристики
Основні характеристики
Виробник:
VENTS
Гарантійний термін (міс)
12
Країна реєстрації/виробник бренду
Україна/Україна
Загальні характеристики
Витрата повітря (м.куб/год)
135
Тип вентилятора
осьовий
Продуктивність
Продуктивність (м3 / год)
135
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.
Сертифікати
Знак відповідності продукції європейським стандартам якості та електричної безпеки, виданий Товариством технічного нагляду TUV (Німеччина) .
Виріб з маркуванням CE означає, що продукція вироблена відповідно до стандартів якості та безпеки, передбачених Директивами Європейського Союзу для цього виду продукції (наноситься виробником). продукції (наноситься виробником).
Знак відповідності продукції вимогам технічних норм України, підтверджується сертифікатами відповідності УкрТЕСТ.
Клас ізоляції: подвійна ізоляція.
Клас захисту пристрою.
Знак звернення, що свідчить про те, що продукція, маркована їм, пройшла всі встановлені в технічних регламентах Митного про союз ЄврАзЕС процедури оцінки.
Розміри
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| ∅D | 100 | мм |
| B | 183 | мм |
| H | 120 | мм |
| L | 145 | мм |
| L1 | 58 | мм |

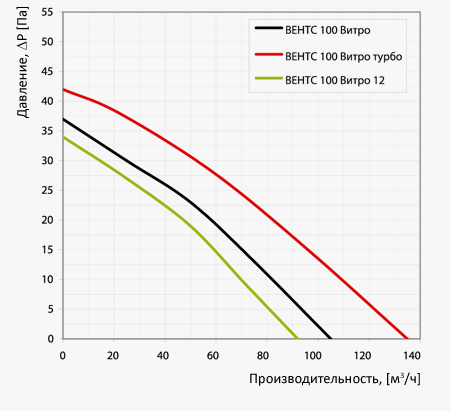

Додаткові діаграми
Умовні позначення
| Піктограма | Умовне позначення | Опис модифікації |
|---|---|---|
 |
Вітро Л | Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин) та встановлення вентилятора під будь-яким кутом. Підшипники не потребують обслуговування та мають запас мастильного матеріалу, достатнього для всього терміну експлуатації. |
 |
Вітро турбо | Двигун з підвищеною продуктивністю. |
 |
Вітро 12 | Виконання з безпечним двигуном низької напруги. Живлення від 12 В змінного струму. |
Схема підключення
| Схема підключення вентилятора із вбудованим вимикачем до мережі | Схема підключення вентилятора без вбудованого вимикача до мережі |
 |
 |
| Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, з вбудованим вимикачем | Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, без вбудованого вимикача |
 |
 |
| Схема підключення вентиляторів із лампочкою. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів із лампочкою. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів із лампочкою та заземленням. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів із лампочкою та заземленням. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів із заземленням | |
 |
* - тільки для вентиляторів, розрахованих на номінальну мережеву напругу 12 В (вказано на упаковці та корпусі вентилятора).
S, S1, S2 – зовнішні вимикачі
Схема роботи вентиляторів з опціями
- Вентилятор з таймером починає роботу при подачі напруги на вхід LT. Після зняття напруги, що управляє, вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Вентилятор з таймером та датчиком вологості починає роботу при подачі керуючої напруги на вхід LT або при перевищенні певного рівня вологості Н, який регулюється від ~60% до ~90%. Після зняття керуючої напруги або при зниженні рівня вологості Н вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Н і Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення порога вологості та часу затримки відповідно. Для встановлення максимального рівня вологості необхідно вивести регулятор потенціометра у положення Н мах (90%).
- Вентилятор з таймером та датчиком руху починає роботу під час руху людини на відстані від 1м до 4м з кутом огляду датчика 100° по горизонталі. Після припинення руху вентилятор продовжує роботу протягом часу, заданого таймером та регулюється від 2 до 30 хв. Регулювання здійснюється за допомогою обертання ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Схема підключення лампи освітлення до таймера вентилятора з керуванням від одного вимикача зображена на схемі 4. При відключенні лампи освітлення вентилятор працює протягом часу, заданого таймером.
Приклад монтажу
