| ЗАСТОСУВАННЯ | КОНСТРУКЦІЯ |
|
|
| МОДИФІКАЦІЇ | |
|
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| L | 200 | мм |
| H | 150 | мм |
| Формула розрахунку | Поправний коефіцієнт Кп | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ΔPп = ΔP х Кп | 0° | 22° | 45° | ||||||
| Кп | 1 | 1.25 | 1.5 | ||||||
| Формула розрахунку | Поправний коефіцієнт К | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO x K | SЖС, м2 | 0.01 | 0.02 | 0.05 | 0.1 | 0.2 | 0.4 | ||
| K, дБ(А) | -9 | -6 | -3 | 0 | +3 | +6 | |||
Умовні позначення:
ΔPп - втрата тиску при різних кутових положеннях направляючих повітряного потоку, Па;
ΔP - втрата тиску, Па;
Кп – поправний коефіцієнт для втрати тиску залежно від кута відхилення направляючих повітряного потоку;
LWA - рівень звукової потужності, дБ(А);
LWAO - рівень звукової потужності для площі живого перерізу 0,1 м2, дБ(А);
K - поправний коефіцієнт для рівня звукової потужності залежно від площі живого перерізу, дБ(А);
SЖС - площа живого перерізу, м2;
V - розрахункова швидкість, м/с.

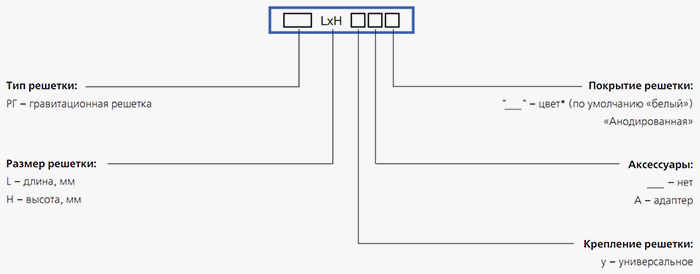

.jpg)
Підібрати розмір решітки вентиляційної металевої Вентс РГ Ви можете за таблицею нижче. Пошук за розміром допоможе Вам знайти в таблиці потрібну решітку.
- Код товару: K48794
