| ЗАСТОСУВАННЯ | |
|
|
| КОНСТРУКЦІЯ | |
|
|
| ЕЛЕКТРОДВИГУН | |
|
|
| УПРАВЛІННЯ | |
|
Ручне:
|
Автоматичне:
|
| МОНТАЖНІ ОСОБЛИВОСТІ | |
|
|
Перегляньте цей товар на нашому сайті retail5.com.ua. Купити товар можна за посиланням
Характеристики
Загальні характеристики
Витрата повітря (м.куб/год)
174
Максимальна швидкість обертання (об/хв)
2400
Тип
витяжний
За типом конструкції
осьовий
Вид товару
вентилятор
Ступінь захисту IP
IP34
Мінімальний рівень шуму (дБ)
35
Корпус
Колір
білий
Електро частина
Номінальна напруга
220~240 В
Номінальна споживана потужність (кВт)
0.016
Робоча частота струму (Гц)
50
Номінальний споживаний струм (А)
0.117
Внутрішній блок
Максимальна витрата повітря (м3/год)
174
Габарити товару всередині
Діаметр воздуховода (мм)
125
Продуктивність
Продуктивність (м3 / год)
174
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.
Сертифікати
Знак відповідності продукції європейським стандартам якості та електричної безпеки, виданий Товариством технічного нагляду TUV (Німеччина).
Знак відповідності продукції вимогам технічних норм України підтверджується сертифікатами відповідності УкрТЕСТ.
Клас ізоляції: подвійна ізоляція.
Клас захисту.
Виріб з маркуванням CE означає, що продукція вироблена відповідно до стандартів якості та безпеки, передбачених Директивами Європейського Союзу для цього виду продукції (наноситься виробником).
Знак звернення, що свідчить про те, що продукція, маркована ним, пройшла всі встановлені у технічних регламентах Митного союзу ЄврАзЕС процедури оцінки.
Розміри
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| ∅D | 125 | мм |
| B | 177 | мм |
| L | 122 | мм |
| L1 | 34 | мм |
Умовні позначення
| ПІКТОГРАМА | УМОВНЕ ПОЗНАЧЕННЯ | ОПИС МОДИФІКАЦІЇ |
 |
СО К | Вентилятор обладнаний зворотним клапаном для запобігання зворотній тягі. |
 |
СО Л | Двигун обладнаний підшипниками кочення для збільшення терміну служби (близько 40 000 робочих годин) та встановлення вентилятора під будь-яким кутом; підшипники не вимагають обслуговування та мають запас мастильного матеріалу, достатній для всього терміну експлуатації. |
 |
СО турбо | Двигун із підвищеною продуктивністю. |
 |
СО 12 | Виконання з безпечним двигуном низької напруги 12 змінного струму. |
 |
СО T | Обладнаний таймером, що регулюється. Час спрацьовування від 2 до 30 хвилин. |
 |
СО TH | Обладнаний таймером, що регулюється (час спрацьовування від 2 до 30 хвилин) і реле вологості (поріг спрацьовування 60-90%). |
 |
СО В | Обладнаний шнурковим вимикачем. |
|
СО ВТ | Обладнаний шнурковим вимикачем та регульованим таймером (час спрацьовування від 2 до 30 хвилин). |
 |
СО ВТН | Обладнаний шнурковим вимикачем, регульованим таймером (час спрацьовування від 2 до 30 хвилин) та реле вологості (поріг спрацьовування 60-90%). |
Схема підключення
| Схема підключення вентилятора із вбудованим вимикачем до мережі | Схема підключення вентилятора без вбудованого вимикача до мережі |
 |
 |
| Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, з вбудованим вимикачем | Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, без вбудованого вимикача |
 |
 |
| Схема підключення вентиляторів із лампочкою. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів із лампочкою. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів із лампочкою та заземленням. Окреме включення вентилятора та вбудованої лампи освітлення | Схема підключення вентиляторів із лампочкою та заземленням. Одночасне включення вентилятора та вбудованої лампи освітлення |
 |
 |
| Схема підключення вентиляторів із заземленням | |
 |
* - тільки для вентиляторів, розрахованих на номінальну мережеву напругу 12 В (вказано на упаковці та корпусі вентилятора).
S, S1, S2 – зовнішні вимикачі
Схема роботи вентиляторів з опціями
- Вентилятор із таймером починає роботу при подачі керуючої напруги на вхід LT. Після зняття напруги, що управляє, вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Вентилятор з таймером і датчиком вологості починає роботу при подачі керуючої напруги на вхід LT або при перевищенні певного рівня вологості Н, який регулюється від ~60% до ~90%. Після зняття керуючої напруги або при зниженні рівня вологості Н вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Н і Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення порога вологості та часу затримки відповідно. Для встановлення максимального рівня вологості необхідно вивести регулятор потенціометра у положення Н мах (90%).
- Вентилятор з таймером і датчиком руху починає роботу під час руху людини на відстані від 1м до 4м з кутом огляду датчика 100° по горизонталі. Після припинення руху вентилятор продовжує роботу протягом часу, заданого таймером та регулюється від 2 до 30 хв. Регулювання здійснюється за допомогою обертання ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
- Схему підключення лампи освітлення до таймера вентилятора з керуванням від одного вимикача зображено на схемі 4. При відключенні лампи освітлення вентилятор працює протягом часу, заданого таймером.

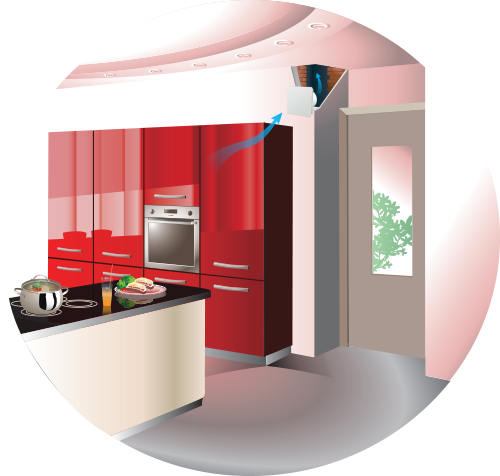

Приклад монтажу
Відгуків0
0/ 5
середній рейтинг товара
Відгуків про цей товар ще немає.
