| ОПИС |
|
|
- Призначена для з'єднання з прямокутними повітропроводами номінальним перерізом 400х200, 500х250, 500х300, 600х300, 600х350 мм.
|
| Корпус |
|
|
- Усередині тепло- та звукоізоляція з мінеральної вати завтовшки 25 мм.
|
| ФІЛЬТР |
|
|
| НАГРІВАЧ |
|
|
- ТЕНи електрокалорифера забезпечені додатковим ребруванням, що підвищує площу поверхні теплообміну та збільшує віддачу тепла припливному повітрю.
|
| ВЕНТИЛЯТОР |
-
Застосовується відцентровий вентилятор двостороннього всмоктування із загнутими вперед лопатками та вбудованим термостатом захисту з автоматичним перезапуском.
-
Електродвигун вентилятора та робоче колесо динамічно збалансовані у двох площинах.
|
|
| УПРАВЛІННЯ ТА АВТОМАТИКА |
|
- Можливі два варіанти виконання:
- Без керування, коли споживач самостійно визначає та підбирає необхідну систему автоматики.
- З вбудованою системою управління та автоматики, яка дозволяє регулювати продуктивність вентилятора (3 швидкості), встановлювати температуру повітря, контролювати ступінь забруднення фільтра. Керувати установкою можна за допомогою панелі керування. У стандартний комплект установки входить провід завдовжки 10 м для пульта.
|
|
Функції управління та захисту МПА...Е
|
|
- дистанційне включення та вимикання установки;
- установка за допомогою панелі керування необхідної температури повітря в приміщенні та підтримання заданої температури (керування калорифером за допомогою оптосимістора);

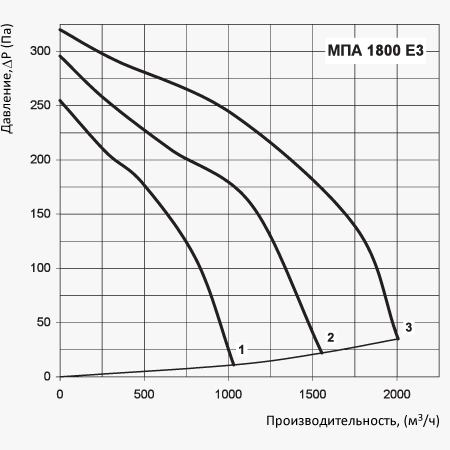

- регулювання швидкості обертання вентилятора за допомогою пульта керування;
- відпрацювання необхідних алгоритмів при включенні та вимкненні установки;
- робота установки за добовим та тижневим таймером;
- активний захист від перегріву ТЕНів калориферу;
|
- виключення роботи електрокалорифера без включення вентилятора;
- захист електрокалорифера від перегріву (два термоконтакти на 60 С з автоматичним перезапуском та на 90 С з ручним перезапуском);
- контроль ступеня засмічення фільтра (датчик перепаду тиску);
- керування зовнішньою повітряною заслінкою з сервоприводом;
- вхід від пожежної сигналізації;
- вхід від зовнішнього датчика вологості, 2 , і т.п. (Нормально відкритий сухий контакт). У разі сигналу від датчика установка переходить на максимальну швидкість.
|
| МОНТАЖ |
|
-
Приточне встановлення монтується на підлозі, підвішується до стелі за допомогою монтажного куточка з вібровставкою або кріпиться на стіні за допомогою кронштейнів.
-
Монтаж можна здійснити як у допоміжних приміщеннях (балкон, комора, підвал, горище і т.д.), так і в основних, помістивши установку над підвісною стелею, нішу або відкритим способом.
|
- Установку можна монтувати в будь-якому положенні, крім вертикального, коли потік повітря спрямований вниз (ТЕНи не повинні бути під вентилятором).
- Необхідно передбачити можливість доступу до установки для сервісного обслуговування та чищення фільтра.
|
