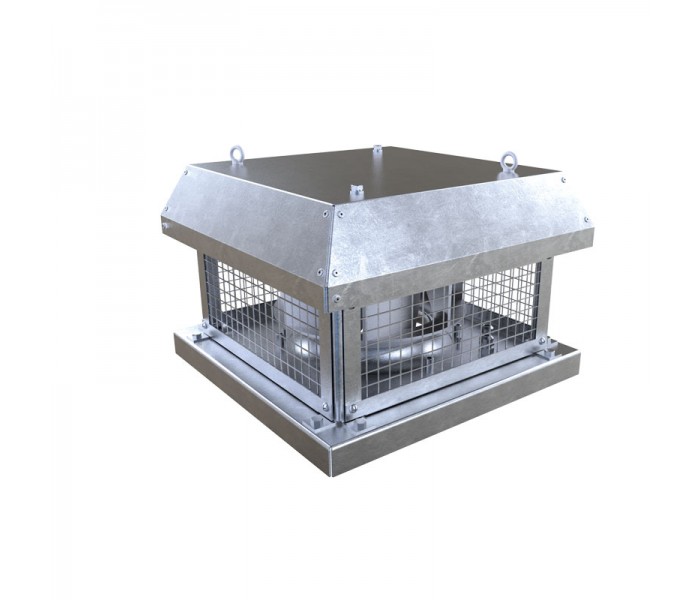

Вентилятор відцентровий Вентс ВКГц 560 ЄС

Схема підключення вентилятора із вбудованим вимикачем до мережі	Схема підключення вентилятора без вбудованого вимикача до мережі
Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, з вбудованим вимикачем	Схема підключення вентилятора, оснащеного таймером/таймером з датчиком вологості, без вбудованого вимикача
Схема підключення вентиляторів із лампочкою. Окреме включення вентилятора та вбудованої лампи освітлення	Схема підключення вентиляторів із лампочкою. Одночасне включення вентилятора та вбудованої лампи освітлення
Схема підключення вентиляторів із лампочкою та заземленням. Окреме включення вентилятора та вбудованої лампи освітлення	Схема підключення вентиляторів із лампочкою та заземленням. Одночасне включення вентилятора та вбудованої лампи освітлення
Схема підключення вентиляторів із заземленням

* - тільки для вентиляторів, розрахованих на номінальну мережеву напругу 12 В (вказано на упаковці та корпусі вентилятора).
S, S1, S2 – зовнішні вимикачі

Схема роботи вентиляторів з опціями

• Вентилятор із таймером починає роботу при подачі керуючої напруги на вхід LT. Після зняття напруги, що управляє, вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
• Вентилятор з таймером і датчиком вологості починає роботу при подачі керуючої напруги на вхід LT або при перевищенні певного рівня вологості Н, який регулюється від ~60% до ~90%. Після зняття керуючої напруги або при зниженні рівня вологості Н вентилятор продовжує роботу протягом часу, заданого таймером, яке регулюється від 2-х до 30 хв. Регулювання здійснюється за допомогою обертання осі ручки відповідного потенціометра Н і Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення порога вологості та часу затримки відповідно. Для встановлення максимального рівня вологості необхідно вивести регулятор потенціометра у положення Н мах (90%).
• Вентилятор з таймером і датчиком руху починає роботу під час руху людини на відстані від 1м до 4м з кутом огляду датчика 100° по горизонталі. Після припинення руху вентилятор продовжує роботу протягом часу, заданого таймером та регулюється від 2 до 30 хв. Регулювання здійснюється за допомогою обертання ручки відповідного потенціометра Т за годинниковою стрілкою для збільшення та проти годинникової стрілки для зменшення часу затримки.
• Схему підключення лампи освітлення до таймера вентилятора з керуванням від одного вимикача зображено на схемі 4. При відключенні лампи освітлення вентилятор працює протягом часу, заданого таймером.
