| ПРИМЕНЕНИЕ | |
|
|
| КОНСТРУКЦИЯ | |
|
|
| ДВИГАТЕЛЬ | |
|
|
| ВСТРОЕННЫЕ ФУНКЦИИ И УПРАВЛЕНИЕ | |
|
|
| МОНТАЖ | |
|
|
Просмотрите этот товар на нашем сайте retail5.com.ua. Купить товар можно по ссылке
Характеристики
Основные характеристики
Производитель:
VENTS
Гарантийный срок (мес)
12
Страна регистрации/производитель бренда
Украина/Украина
Общие характеристики
Расход воздуха (м.куб/час)
16740
Назначение
для систем вытяжной вентиляции
Тип установки оборудования
канальный
Скорость вращения (об/мин)
1300
Тип
приточно-вытяжной
Тип вентилятора
центробежный
Тип промышленного вентилятора по исполнению
канальный
Максимальная температура перемещения воздуха
-25 +55
Вид товара
вентилятор
Тип канала
круглый
Тип электродвигателя
EC
Минимальный уровень шума (дБ)
50
Шумоизоляция корпуса
да
Макс расход воздуха при перпендикулярном потоке (м3/час)
16740
Макс расход воздуха при прямом потоке (м3/час)
15903
Корпус
Материал корпуса
алюмоцинк\\алюминий
Электро часть
Класс защиты корпуса электронного оборудования IP
IPX4
Номинальное напряжение
380~400 В
Номинальная потребляемая мощность (кВт)
2.75
Фазность
трехфазный
Номинальная сила тока (А)
4.3
Рабочая частота тока (Гц)
50
Габариты товара внутри
Диаметр воздуховода (мм)
630
Производительность
Производительность (м3/ч)
16740
Производитель может изменять свойства, характеристики, внешний вид и комплектацию товаров без предупреждения.
Поставщик не несет ответственность за обязательную дополнительную упаковку транспортными компаниями-перевозчиками.
Опции к товару
| ОПЦИИ К ВЕНТИЛЯТОРАМ | |||
| ВПГ | ВВГ | КН-ВШ | ВПР-ВШ |
 |
 |
 |
 |
 |
 |
 |
 |
| Опции к вентиляторам | Размеры, мм | |||||||||||
| ВПГ | ВВГ | КН-ВШ | ВПР-ВШ | A | A1 | B | B1 | C | ØD | E | F | G |
| ВПГ 500/315 | ВВГ 500х500 | КН-ВШ 315-355 | ВПР-ВШ 315-355 | 490 | 478 | 470 | 458 | 445 | 315 | 458 | 225 | 600 |
| ВПГ 500/355 | ВВГ 500х500 | КН-ВШ 315-355 | ВПР-ВШ 315-355 | 490 | 478 | 470 | 458 | 445 | 355 | 458 | 225 | 600 |
| ВПГ 670/400 | ВВГ 670x670 | КН-ВШ 400-500 | ВПР-ВШ 400-500 | 660 | 648 | 640 | 628 | 615 | 400 | 628 | 321 | 770 |
| ВПГ 670/450 | ВВГ 670x670 | КН-ВШ 400-500 | ВПР-ВШ 400-500 | 660 | 648 | 640 | 628 | 615 | 450 | 628 | 321 | 770 |
| ВПГ 670/500 | ВВГ 670x670 | КН-ВШ 400-500 | ВПР-ВШ 400-500 | 660 | 648 | 640 | 628 | 615 | 500 | 628 | 321 | 770 |
| ВПГ 800/560 | ВВГ 800x800 | КН-ВШ 560-630 | ВПР-ВШ 560-630 | 790 | 778 | 770 | 758 | 745 | 560 | 758 | 421 | 900 |
| ВПГ 800/630 | ВВГ 800x800 | КН-ВШ 560-630 | ВПР-ВШ 560-630 | 790 | 778 | 770 | 758 | 745 | 630 | 758 | 421 | 900 |
Размеры
| Параметр | Величина | Единица измерения |
|---|---|---|
| A | 800 | мм |

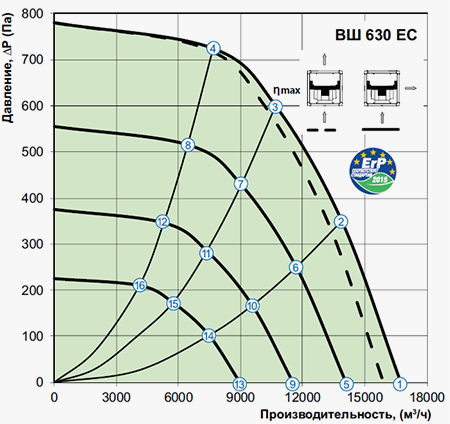

Дополнительные диаграммы
| Точка | Мощность, Вт |
| 1 | 1779 |
| 2 | 2509 |
| 3 | 2750 |
| 4 | 2651 |
| 5 | 1060 |
| 6 | 1495 |
| 7 | 1648 |
| 8 | 1584 |
| 9 | 581 |
| 10 | 819 |
| 11 | 902 |
| 12 | 868 |
| 13 | 273 |
| 14 | 385 |
| 15 | 425 |
| 16 | 408 |
| Уровень звуковой мощности | Октавные полосы частот, Гц | |||||||||||||||||||
| Гц | Общ. | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||||||||||
| LwA ко входу | дБ(А) | 82 | 52 | 72 | 77 | 74 | 77 | 73 | 68 | 64 | ||||||||||
| LwA к выходу | дБ(А) | 78 | 58 | 70 | 71 | 72 | 72 | 67 | 65 | 59 | ||||||||||
| LwA к окружению | дБ(А) | 71 | 41 | 67 | 63 | 63 | 61 | 60 | 50 | 40 | ||||||||||
| ƞ, (%) | КИ | КЭ | N | ВРО | (кВт) | (A) | (м3/ч) | (Па) | (об/мин-1) | СК | ||||||||||
| 67.2 | А | статический | 73.1 | Да | 2.750 | 4.3 | 10850 | 601 | 1300 | 1 |
Условные обозначения
| Серия | Диаметр турбины | Двигатель |
| ВЕНТС ВШ | 315; 355; 400; 450; 500; 560; 630 | ЕС - синхронный мотор с электронным управлением |
| Параметры ErP | |
| Общая эффективность | η,(%) |
| Категория измерений | КИ |
| Категория эффективности | КЭ |
| Стадия эффективности | N |
| Встроенный регулятор оборотов | ВРО |
| Мощность | кВт |
| Ток | A |
| Максимальный расход воздуха | (м3/ч) |
| Статическое давление | (Па) |
| Скорость | (об/мин-1) |
| Специф. коэффициент | СК |
Пример монтажа
