| ПРИМЕНЕНИЕ | КОНСТРУКЦИЯ |
|
|
| МОДИФИКАЦИИ | |
|
 |
 |
| ОНГ - горизонтальное расположение направляющих воздушного потока | ОНВ - вертикальное расположение направляющих воздушного потока |
Варианты распределения воздушного потока:
 |
 |
 |
прямое (0) |
одностороннее (15) |
двухстороннее (2х150) |
Производитель может изменять свойства, характеристики, внешний вид и комплектацию товаров без предупреждения.
Поставщик не несет ответственность за обязательную дополнительную упаковку транспортными компаниями-перевозчиками.

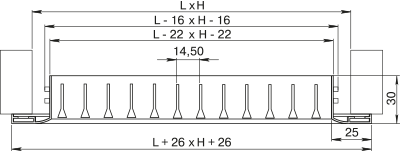

| Параметр | Величина | Единица измерения |
|---|---|---|
| L | 300 | мм |
| H | 250 | мм |
| Формула расчета | Поправочный коэффициент К | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO x K | SЖС, м2 | 0.005 | 0.01 | 0.02 | 0.03 | 0.05 | 0.07 | 0.1 | |
| K, дБ(А) | -13 | -9 | -6 | -4.5 | -3 | -1.5 | 0 | ||
Условные обозначения:
ΔP - потеря давления, Па;
LWA - уровень звуковой мощности, дБ(А);
LWAO - уровень звуковой мощности для площади живого сечения 0,1 м2, дБ(А);
K - поправочный коэффициент для уровня звуковой мощности, в зависимости от площади живого сечения, дБ(А);
SЖС - площадь живого сечения, м2;
V - расчетная скорость, м/с.
Подобрать размер решетки вентиляционной металлической Вентс ОНВ, ОНГ Ви можете по таблице ниже. Поиск по размеру, поможет Вам найти в таблице нужную решетку.
