| ЗАСТОСУВАННЯ | КОНСТРУКЦІЯ |
|
Пластинчастий шумоглушник застосовується для поглинання шуму, що виникає при роботі вентиляційного обладнання і вентиляційних систем, що розповсюджується по повітроводах. Використовується для встановлення прямокутних каналів. Значно знижує рівень шуму в повітроводі (див. таблицю Зниження рівня шуму). Шумоглушник використовується разом із звукоізольованим вентилятором у тих випадках, коли вимоги щодо зниження рівня шуму пред'являються не тільки до повітропроводу, але й до обладнання в цілому. |
Корпус шумоглушника та оболонки пластин виготовлені з оцинкованої сталі. Пластини наповнені негорючим звукопоглинаючим матеріалом із захисним покриттям, що запобігає видуванню волокон.
|
| МОНТАЖ | |
|
Монтаж шумоглушника здійснюється за допомогою фланцевого з'єднання. При складанні необхідно враховувати напрямок руху повітря (має відповідати стрілці на шумоглушнику). Для досягнення максимальної ефективності шумопоглинання рекомендується передбачити перед шумоглушником прямолінійну ділянку довжиною не менше 1 м. Кращого ефекту можна досягти за допомогою установки шумоглушників послідовно один за одним. |
| Зниження рівня шуму, дБ (октавні смуги частот, Гц) | ||||||||
| 63 Гц | 125 Гц | 250 Гц | 500 Гц | 1000 Гц | 2000 Гц | 4000 Гц | 8000 Гц | |
| CР 400х200 | 3 | 7 | 10 | 23 | 27 | 30 | 25 | 22 |
| CР 500х250 | 3 | 6 | 11 | 22 | 26 | 25 | 27 | 22 |
| CР 500х300 | 3 | 6 | 10 | 23 | 24 | 25 | 23 | 18 |
| CР 600х300 | 3 | 6 | 10 | 21 | 24 | 30 | 24 | 17 |
| CР 600х350 | 3 | 5 | 11 | 22 | 25 | 29 | 24 | 21 |
| CР 700х400 | 4 | 7 | 10 | 15 | 22 | 19 | 21 | 18 |
| CР 800х500 | 5 | 6 | 11 | 17 | 21 | 20 | 22 | 20 |
| CР 900х500 | 3 | 6 | 10 | 16 | 20 | 20 | 21 | 15 |
| CР 1000х500 | 4 | 6 | 11 | 16 | 21 | 21 | 23 | 17 |
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.

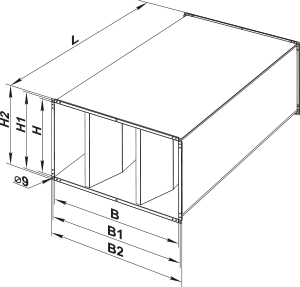

| Параметр | Величина | Одиниця виміру |
|---|---|---|
| B | 400 | мм |
| B1 | 420 | мм |
| B2 | 440 | мм |
| H | 200 | мм |
| H1 | 220 | мм |
| H2 | 240 | мм |
| L | 950 | мм |
