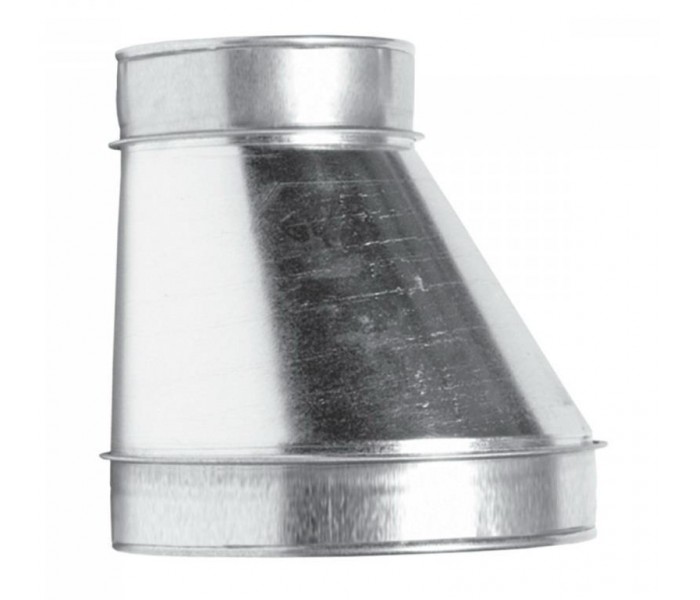

Перехід односторонній вентиляційний Перехід односторонній 315/200 використовується для з'єднання двох повітроводів з різним перерізом між собою. Виготовлений із оцинкованої сталі товщиною 0.5 мм. Особливість цього фасонного виробу в тому, що осі круглих повітроводів, що з'єднуються, не збігаються, одна зі сторін переходу паралельна осям підключаються повітроводів. Гілку повітроводу з такими переходами можна монтувати впритул до стіни, щоб зменшити простір, що займається вентиляцією, під стелею.
Монтаж
На патрубку виробу передбачено обмежувальні бортики. Прямі повітроводи під'єднуються безпосередньо, інші фасонні вироби можна під'єднати через невелику ділянку повітроводу.
Рекомендується місце стику виробів герметизувати монтажним алюмінієвим скотчем, поверхні патрубків переходу перед монтажем обробити герметиком. Для фіксації повітроводу на виробі необхідно використовувати шурупи.
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| d1 | 315 | мм |
| d2 | 200 | мм |
| l1 | 50 | мм |
| l2 | 50 | мм |
| L | 188 | мм |
Підібрати розмір переходу одностороннього вентиляційного Вентс Ви можете за таблицею нижче. Пошук за розміром допоможе Вам знайти в таблиці потрібний перехід.
