| ЗАСТОСУВАННЯ | КОНСТРУКЦІЯ |
|
|
| МОДИФІКАЦІЇ | |
|
 |
|

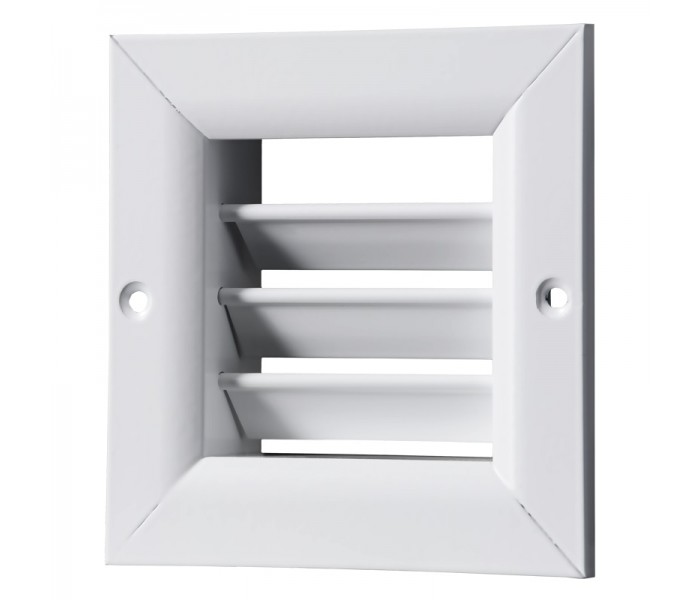

| ОРГ - горизонтальне розташування напрямних повітряного потоку |
Виробник може змінювати властивості, характеристики, зовнішній вигляд та комплектацію товарів без попередження.
Постачальник не несе відповідальності за обов’язкову додаткову упаковку транспортними компаніями-перевізниками.
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| L | 100 | мм |
| H | 350 | мм |
| Формула розрахунку | Поправочний коефіцієнт Кп | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| ΔPп = ΔP х Кп | 0° | 22° | 45° | ||||||
| Кп | 1 | 1.25 | 1.5 | ||||||
| Формула розрахунку | Поправочний коефіцієнт К | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| LWA = LWAO x K | SЖС, м2 | 0.01 | 0.02 | 0.05 | 0.1 | 0.2 | 0.4 | ||
| K, дБ(А) | -9 | -6 | -3 | 0 | +3 | +6 | |||
Умовні позначення:
ΔPп - втрата тиску при різних кутових положеннях напрямних повітряного потоку, Пa;
ΔP - втрата тиску, Па;
Кп – Поправочний коефіцієнт для втрати тиску в залежності від кута відхилення напрямних повітряного потоку;
LWA - рівень звукової потужності, дБ(А);
LWAO - рівень звукової потужності для площі живого перерізу 0,1 м2, дБ(А);
K - поправочний коефіцієнт рівня звукової потужності, залежно від площі живого перерізу, дБ(А);
SЖС - площа живого перерізу, м2;
V - розрахункова швидкість, м/с.
Підібрати розмір вентиляційної решітки однорядної регульованої Вентс ОРГ, ОРВ Ви можете за таблицею нижче. Пошук за розміром допоможе Вам знайти в таблиці потрібну решітку.
