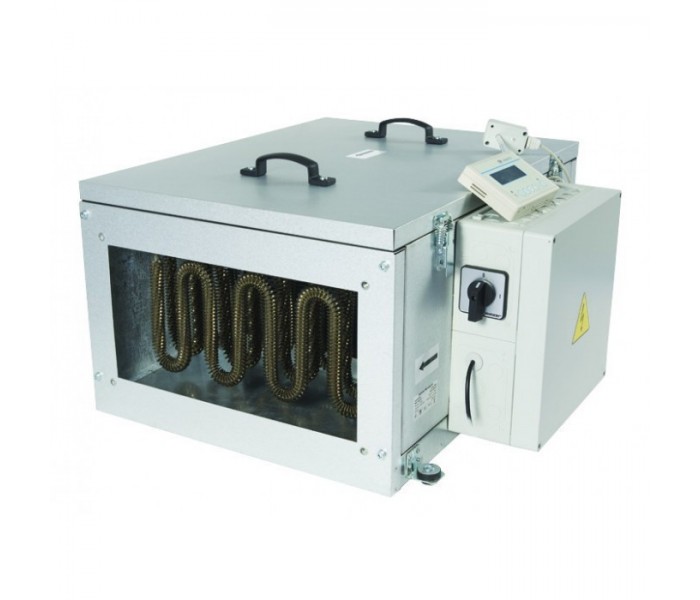

Приточная установка Вентс МПА 800 Е1

• Приточная установкаМПАпредставляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения.

• Предназначена для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350 мм.

• Корпус изготовлен из стали с алюмоцинковым покрытием.

• Внутри тепло- и звукоизоляция из минеральной ваты толщиной 25 мм.

• Высокая степень очистки приточного воздуха достигается за счёт установки встроенного фильтра класса G4.

• Для подогрева приточного воздуха зимой и в межсезонье используется электронагреватель.

• ТЭНы электрокалорифера снабжены дополнительным оребрением, что повышает площадь поверхности теплообмена и увеличивает отдачу тепла приточному воздуху.

• Применяется центробежный вентилятор двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском.
• Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях.

• Шариковые подшипники качения электродвигателя не требуют обслуживания, срок их службы составляет не менее 40000 часов.

• Возможны два варианта исполнения:
• Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.

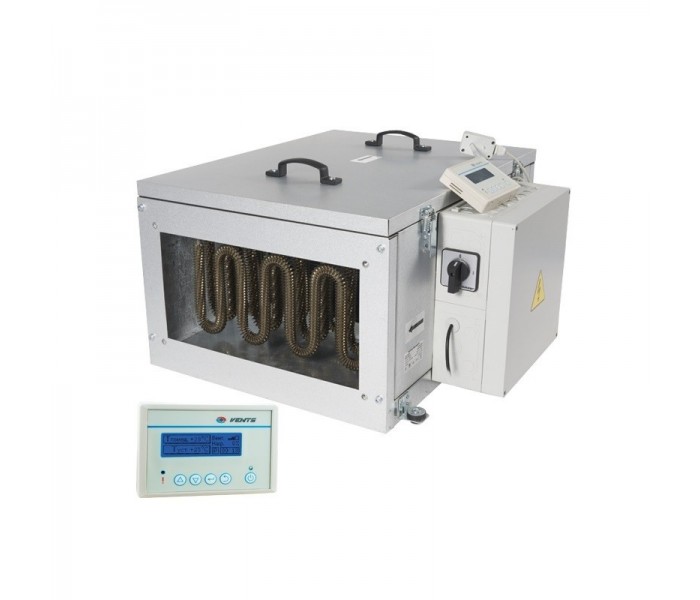

• Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать степень загрязнения фильтра. Управлять установкой можно при помощи панели управления. В стандартный комплект установки входит провод длиной 10 м для пульта.

• дистанционное включение и выключение установки;
• установка с помощью панели управления требуемой температуры воздуха в помещении и поддержание заданной температуры (управление калорифером при помощи оптосимистора);
• регулировка скорости вращения вентилятора с помощью пульта управления;
• отработка необходимых алгоритмов при включении и выключении установки;
• работа установки по суточному и недельному таймеру;
• активная защита от перегрева ТЭНов калорифера;

• исключение работы электрокалорифера без включения вентилятора;
• защита электрокалорифера от перегрева (два термоконтакта на 60 С с автоматическим перезапуском и на 90 С с ручным перезапуском);
• контроль степени засорения фильтра (датчик перепада давления);
• управление внешней воздушной заслонкой с сервоприводом;
• вход от пожарной сигнализации;
• вход от внешнего датчика влажности, СО₂, и т.п. (нормально открытый сухой контакт). При сигнале от датчика установка переходит на максимальную скорость.

• Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов.
• Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком, в нишу или открытым способом.

• Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором).
• Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

ПРИМЕР ОРГАНИЗАЦИИ ВОЗДУХООБМЕНА В ОФИСЕ

• В современном офисе организовать приточно-вытяжную вентиляцию можно на следующем примере. В коридоре за подвесным потолком монтируется приточная установкаМПА, вытяжной вентилятор (соответствующий характеристикам приточной установки), приточные и вытяжные магистральные воздуховоды. В помещения кабинетов прокладываются ответвления и устанавливаются воздухораспределительные устройства.

• Свежий воздух забирается с улицы через наружную решетку, в приточной установке воздух фильтруется, подогревается до требуемой температуры и по разветвленной системе воздуховодов поступает в кабинеты с постоянным пребыванием людей. Загрязненный воздух выбрасывается на улицу через наружную решетку, при помощи вытяжного вентилятора. Таким образом, в офисе наблюдается постоянное присутствие свежего воздуха, происходит контролируемый воздухообмен, отсутствие сквозня- ков при открытии окон, отсутствие проникновения извне пыли и постороннего шума.
