| ПРИМЕНЕНИЕ | |
|
|
| КОНСТРУКЦИЯ | |
|
|
| ДВИГАТЕЛЬ | |
|
|
| УПРАВЛЕНИЕ | |
|
Ручное:
|
Автоматическое:
|
| ОСОБЕННОСТИ МОНТАЖА | |
|
|
Просмотрите этот товар на нашем сайте retail5.com.ua. Купить товар можно по ссылке
Характеристики
Основные характеристики
Производитель:
VENTS
Гарантийный срок (мес)
12
Страна регистрации/производитель бренда
Украина/Украина
Общие характеристики
Расход воздуха (м.куб/час)
167
Тип вентилятора
Производительность
Производительность (м3/ч)
167
Производитель может изменять свойства, характеристики, внешний вид и комплектацию товаров без предупреждения.
Поставщик не несет ответственность за обязательную дополнительную упаковку транспортными компаниями-перевозчиками.
Размеры
| Параметр | Величина | Единица измерения |
|---|---|---|
| ∅D | 125 | мм |
| B | 175 | мм |
| H | 140 | мм |
| L | 145 | мм |
| L1 | 44 | мм |
Дополнительные диаграммы
Условные обозначения
| Пиктограмма | Условное обозначение | Описание модификации | ||
|---|---|---|---|---|

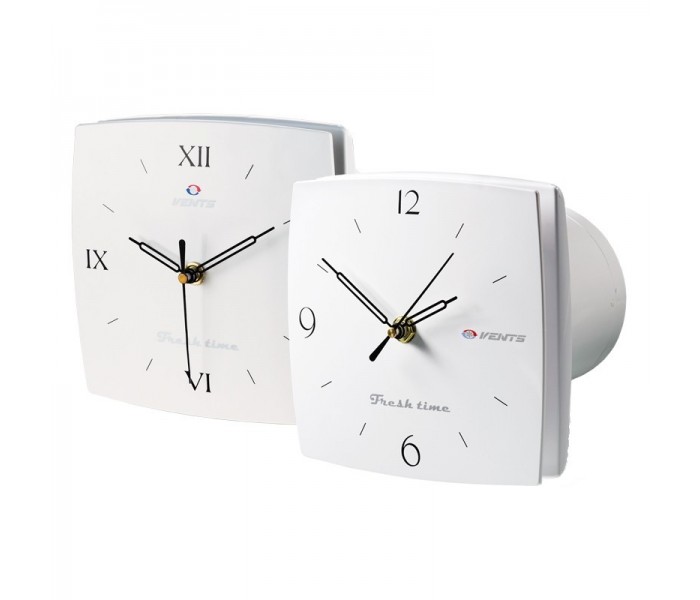

| ЛД Фреш тайм Р | Вентилятор с римским циферблатом. | |||
 |
ЛД Фреш тайм К | Вентилятор оборудован обратным клапаном для предотвращения обратной тяги. | ||
 |
ЛД Фреш тайм Л | Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установки вентилятора под любым углом. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации. | ||
 |
ЛД Фреш тайм турбо | Двигатель с повышенной производительностью. | ||
 |
ЛД Фреш тайм 12 | Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока. | ||
 |
ЛДТ Фреш тайм | Оборудован регулируемым таймером. Время срабатывания от 2 до 30 минут. | ||
 |
ЛДТН Фреш тайм | Оборудован регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%). | ||
 |
ЛДВ Фреш тайм | Оборудован шнурковым выключателем. | ||
|
ЛДВТ Фреш тайм | Оборудован шнурковым выключателем и регулируемым таймером (время срабатывания от 2 до 30 минут). | ||
 |
ЛДВТН Фреш тайм | Оборудован шнурковым выключателем, регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%). |
Схема подключения
| Схема подключения вентилятора со встроенным выключателем к сети | Схема подключения вентилятора без встроенного выключателя к сети |
 |
 |
| Схема подключения вентилятора, оснащённого таймером / таймером с датчиком влажности, со встроенным выключателем | Схема подключения вентилятора, оснащённого таймером / таймером с датчиком влажности, без встроенного выключателя |
 |
 |
| Схема подключения вентиляторов с лампочкой. Раздельное включение вентилятора и встроенной лампы освещения | Схема подключения вентиляторов с лампочкой. Одновременное включение вентилятора и встроенной лампы освещения |
 |
 |
| Схема подключения вентиляторов с лампочкой и заземлением. Раздельное включение вентилятора и встроенной лампы освещения | Схема подключения вентиляторов с лампочкой и заземлением. Одновременное включение вентилятора и встроенной лампы освещения |
 |
 |
| Схема подключения вентиляторов с заземлением | |
 |
* - только для вентиляторов, рассчитанных на номинальное сетевое напряжение 12 В (указано на упаковке и корпусе вентилятора).
S, S1, S2 - внешние выключатели
Схема работы вентиляторов с опциями
- Вентилятор с таймером начинает работу при подаче управляющего напряжения на вход LT. После снятия управляющего напряжения вентилятор продолжает работу в течение времени, заданного таймером, которое регулируется от 2-х до 30 мин. Регулировка осуществляется с помощью вращения оси ручки соответствующего потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки.
- Вентилятор с таймером и датчиком влажности начинает работу при подаче управляющего напряжения на вход LT или же при превышении определенного уровня влажности Н, который регулируется от ~60% до ~90%. После снятия управляющего напряжения или же при понижении уровня влажности Н, вентилятор продолжает работу в течение времени, заданного таймером, которое регулируется от 2-х до 30 мин. Регулировка осуществляется с помощью вращения оси ручки соответствующего потенциометра Н и Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения порога влажности и времени задержки соответственно. Для установки максимального уровня влажности необходимо вывести регулятор потенциометра в положение Н мах (90%).
- Вентилятор с таймером и датчиком движения начинает работу при движении человека на расстоянии от 1м до 4м с углом обзора датчика 100° по горизонтали. После прекращения движения вентилятор продолжает работу в течение времени, заданного таймером и регулируется от 2 до 30 мин. Регулировка осуществляется с помощью вращения ручки соответствующего потенциометра Т по часовой стрелке для увеличения и против часовой стрелки для уменьшения времени задержки.
- Схема подключения лампы освещения к таймеру вентилятора с управлением от одного выключателя изображена на схеме 4. При отключении лампы освещения вентилятор работает в течение времени, заданного таймером.
